9.2.3 应用曲线

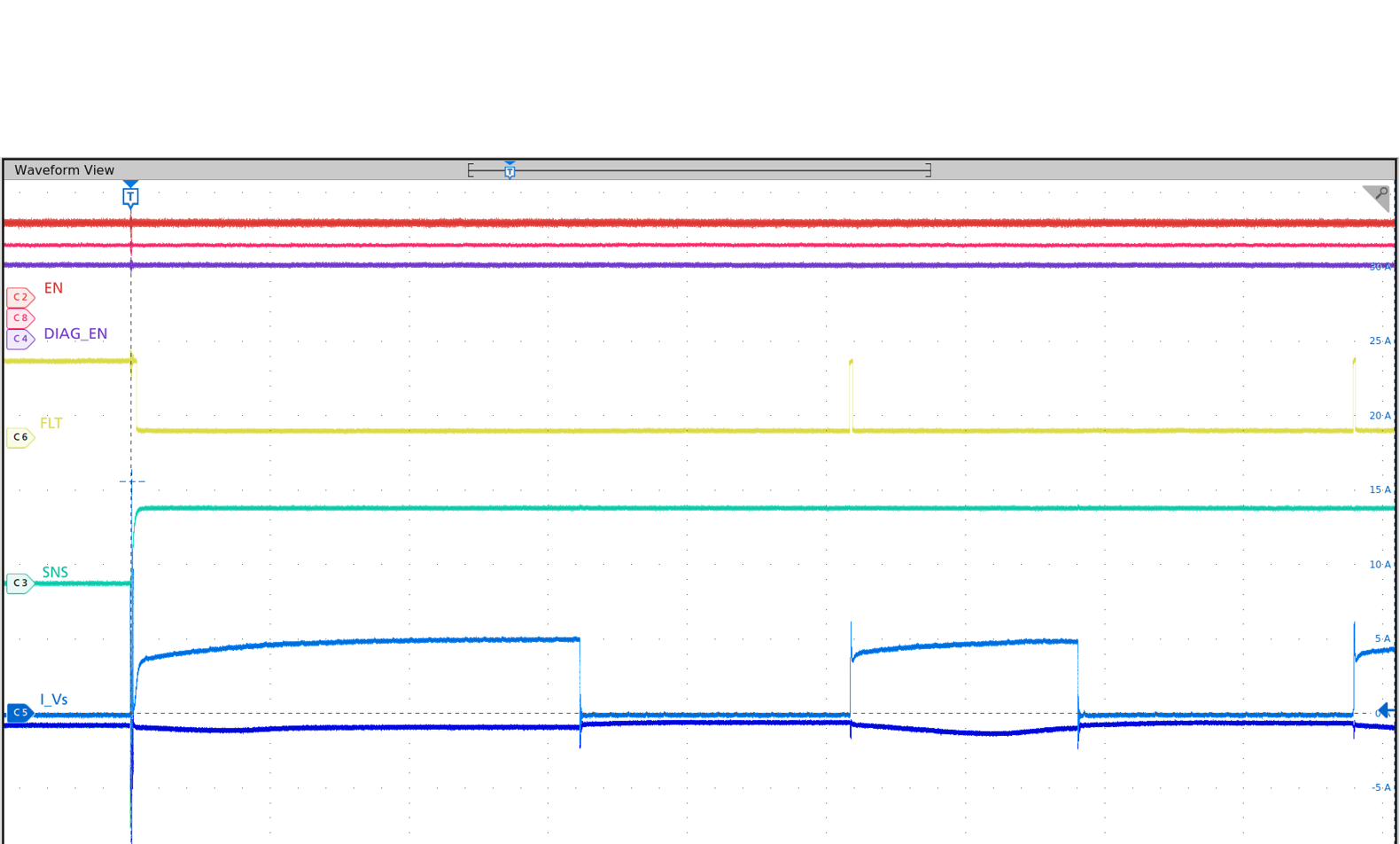

图 9-5 展示了一个使 400mH 电感器放电的测试示例。测试条件：VS = 24V，输入为高电平至低电平，负载为 400mH。

TPS1HTC30-Q1 400mH 电感负载驱动 (TPS1HTC30-Q1)图 9-5 400mH 电感负载驱动 (TPS1HTC30-Q1)
