9.2 典型应用

利用 TMUX13xx-Q1 功能的一个有用应用是在车身控制模块 (BCM) 或电子控制单元 (ECU) 中对各种物理开关进行多路复用。汽车 BCM 是复杂的系统，用于管理众多功能，例如照明、门锁、车窗、雨刮器、转向信号灯以及更多的输入。BCM 会监测这些物理开关并控制提供给车内各种负载的电源。CMOS 多路复用器可用于对输入进行多路复用，并最大程度地减少板载 MCU 所需的 GPIO 或 ADC 输入数量。图 9-1 示出了使用 TMUX1308-Q1 对系统输入进行多路复用的典型 BCM 系统。

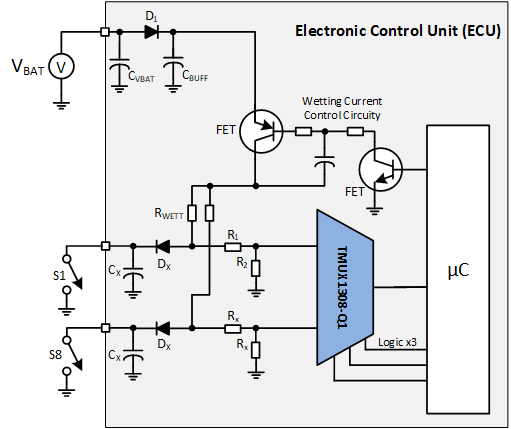

TMUX1308-Q1 TMUX1309-Q1 多路复用 BCM 输入图 9-1 多路复用 BCM 输入
