6.6 典型特性

测试条件为：TA = 25°C（除非另有说明）

GUID-E2CD7A75-CF92-41E4-A8C4-AA4592DA3B87-low.gif图 6-1 使用多个偏置电流时汽车类 0 级电阻与环境温度间的关系
GUID-67E675CC-9DE0-438B-9BF7-200FC2A66683-low.gif图 6-3 TCR 与检测电流 (ISNS) 间的关系
图 6-5 电源相关电阻与偏置电流间的关系
VSNS = 1V
图 6-7 阶跃响应
环境条件：静止空气

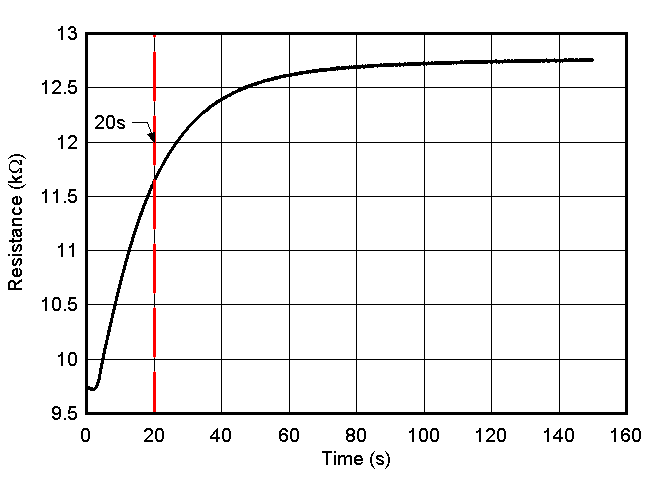

图 6-9 热响应时间（DEC 和 DYA 封装）
环境材料：搅拌液体
图 6-11 热响应时间（LPG 封装）
RBIAS = 10kΩ，容差为 ±0.01%
图 6-2 使用多个偏置电压时的汽车类 0 级电阻与环境温度间的关系
VSns = 1.8V，2.5V，3.3V 和 5.0V，RBias = 10kΩ，容差为 ±0.01%
图 6-4 TCR 与感应电压 VSns 间的关系
RBias = 10kΩ（容差为 ±0.01%）
图 6-6 电源相关电阻与偏置电压间的关系
环境材料：搅拌液体
图 6-8 热响应时间（DEC 封装）
环境条件：静止空气
图 6-10 热响应时间（LPG 封装）
