8.3.1.2.2 热折返

热折返是在有源控制电路中使用 TMP61-Q1 的输出电压的一种应用。例如，热折返可用于减少或折返驱动 LED 串的电流。在高温下，由于环境条件和自发热，LED 温度将会升高。因此，在基于 LED 安全工作区域的特定温度阈值下，必须降低驱动电流以冷却 LED 并防止热失控。当输出位于分压器的较低位置时，器件电压输出随温度升高而增加，并可提供用于使电流折返的响应。通常，器件会将电流保持在指定水平，直到达到较高的温度（称为拐点）为止，在该温度下电流必须迅速降低才能继续工作。为了更好地控制温度/电压灵敏度，该器件使用了一个轨到轨运算放大器。图 8-11 展示了折返开始操作的温度拐点。由正输入端的基准电压 (2.5V) 设置，而反馈电阻设置折返曲线的响应。折返拐点可以基于分压器的输出和方程式 5 中的相应温度（例如 110°C）进行选择。该器件在带有 RTMP61 的分压器和运算放大器的输入之间使用了一个缓冲器，以防止 VTEMP 的加载和变化。

GUID-41DEF9C1-4E68-4289-A544-8DA3B07CC5FF-low.jpg图 8-11 使用 TMP61-Q1 分压器和轨到轨运算放大器的热折返

只要电压输出低于 VREF，运算放大器就会保持高电平。当温度超过 110°C 时，输出降至运算放大器的 0V 轨。折返发生的速率取决于反馈网络 RFB 和 R1，后者会改变运算放大器的增益 G，如方程式 6 所示。折返行为控制电路的电压和温度灵敏度。器件将该电压输出馈入 LED 驱动器电路，从而相应地调节输出电流。VOUT 是热折返的最终输出电压，可通过方程式 7 计算得出。图 8-12 描述了此示例中的输出电压曲线，在该示例中拐点设置为 110°C。

方程式 5. GUID-A856F9B3-AAA6-4166-B340-29B88FDEF810-low.gif
方程式 6. GUID-18B3EA5A-D457-4D1D-8AE2-86D728403D2B-low.gif
方程式 7. GUID-D14AD77B-A38B-4D5E-B392-60B768709074-low.gif

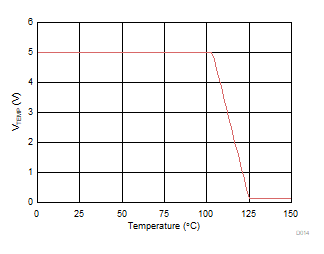

GUID-8ACD6882-E8A0-464C-B382-A1ECE66F0AB1-low.gif图 8-12 热折返电压输出曲线
