8.5.2.5.1 循环冗余校验实现

表 8-2 定义了 CRC 计算规则。

表 8-2 CRC 规则表
温度数字输出
CRC 宽度16 位
多项式X16 + X12 + X5 + 1 (1021h)
初始种子值FFFFh
反映出的输入数据否
反映出的结果数据否
XOR 值0000h
示例0xABCD 的 CRC = 0xD46A

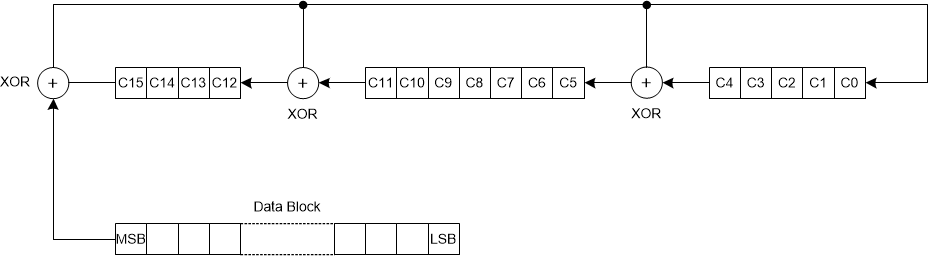

图 8-17 显示了 CRC 模块方框图。CRC 计算是在命令字和数据块上进行的。该模块由一个 16 位移位寄存器和 3 个异或门组成。寄存器从种子值 FFFFh 开始，模块执行 XOR 函数并移位其内容，直至使用寄存器字符串的最后一位。移位寄存器校验和的最终值由 TMP126 在数据块结束时输出到 SIO 线路上，以便主机验证事务。

GUID-369B5C65-A0FA-43DB-A58D-20F8F62E5529-low.gif图 8-17 CRC 模块

以下是计算通信 CRC 的 C 代码编程示例：

GUID-95C87851-CFFF-4CC3-9494-E201DBE8EF53-low.gif图 8-18 CRC 计算 C 代码示例.
