8.3.2.2 将器件放置在磁体侧边缘

磁体的侧边缘也可提供磁场，但该磁场比外边缘的磁场弱得多。将传感器放置在侧边缘，会使器件与环形磁体之间放置距离的灵活性降至最低。2mT 版本具有高灵敏度，能实现将器件放置在侧边缘时与放置在外边缘时具有相同的效果。然而，如果传感器必须安装在磁体直径范围内，此选项会很有用。

图 8-11 和图 8-12 中展示的选项由 X 和 Y 轴组成，支持将传感器面向磁体的侧边缘放置。传感器侧面也可以贴着磁体侧边缘放置。该器件还可以沿 Z 轴旋转 180 度。
GUID-E5FECA8D-763E-498D-A89D-E500EE424F0C-low.png图 8-11 XY 侧边缘 1

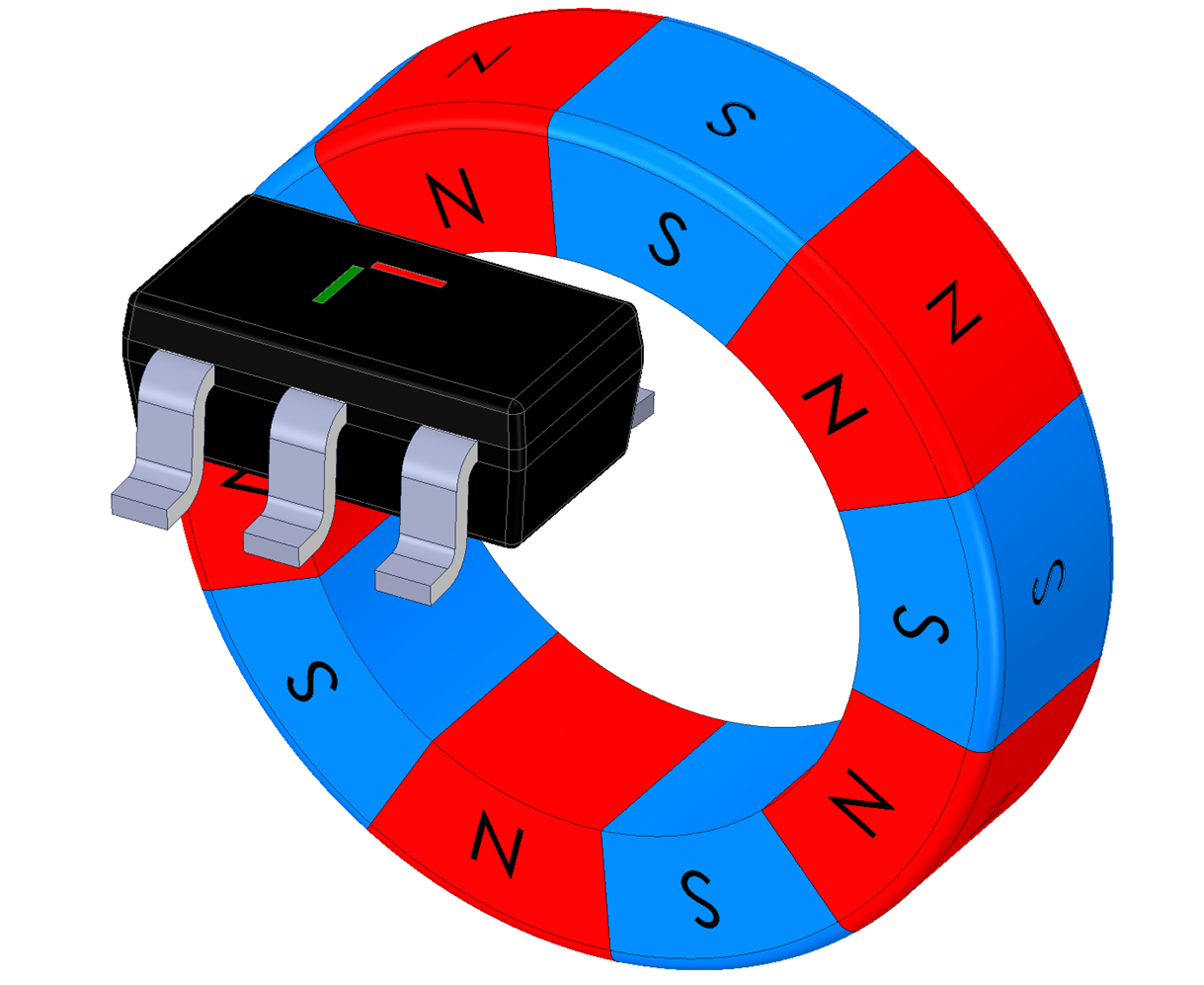

GUID-2A8631A2-5AF6-4B4E-A88A-078524D59AC2-low.png图 8-12 XY 侧边缘 2
图 8-13 和图 8-14 中展示的选项由 Z 和 X 轴组成，是传感器面向磁体的侧边缘放置的另一种方式。传感器顶部也可以面向磁体的侧边缘放置。该器件还可以沿 Z 轴旋转 180 度。

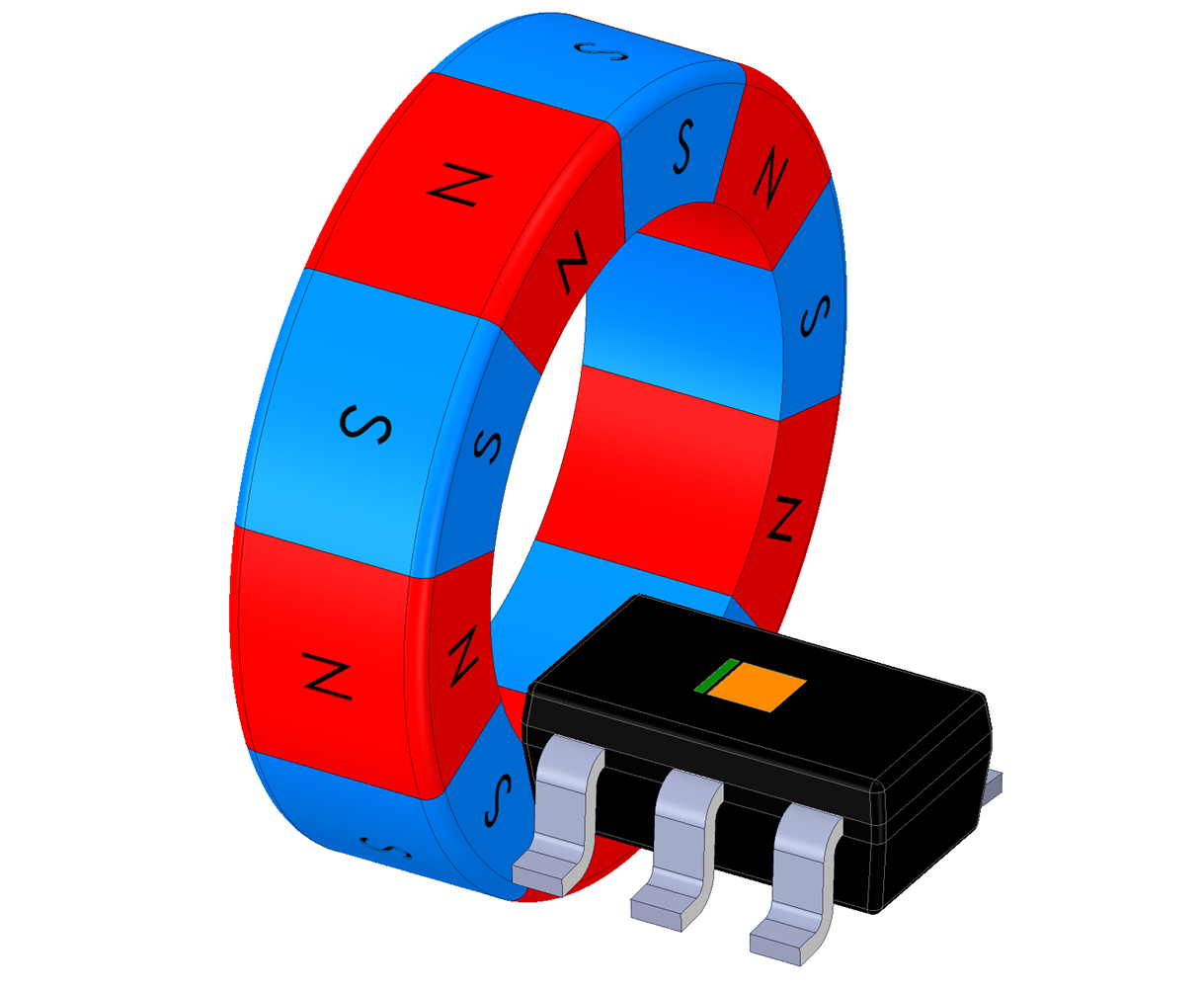

GUID-787F917B-2D43-49EE-83C1-3D9C02052261-low.png图 8-13 ZX 侧边缘 1

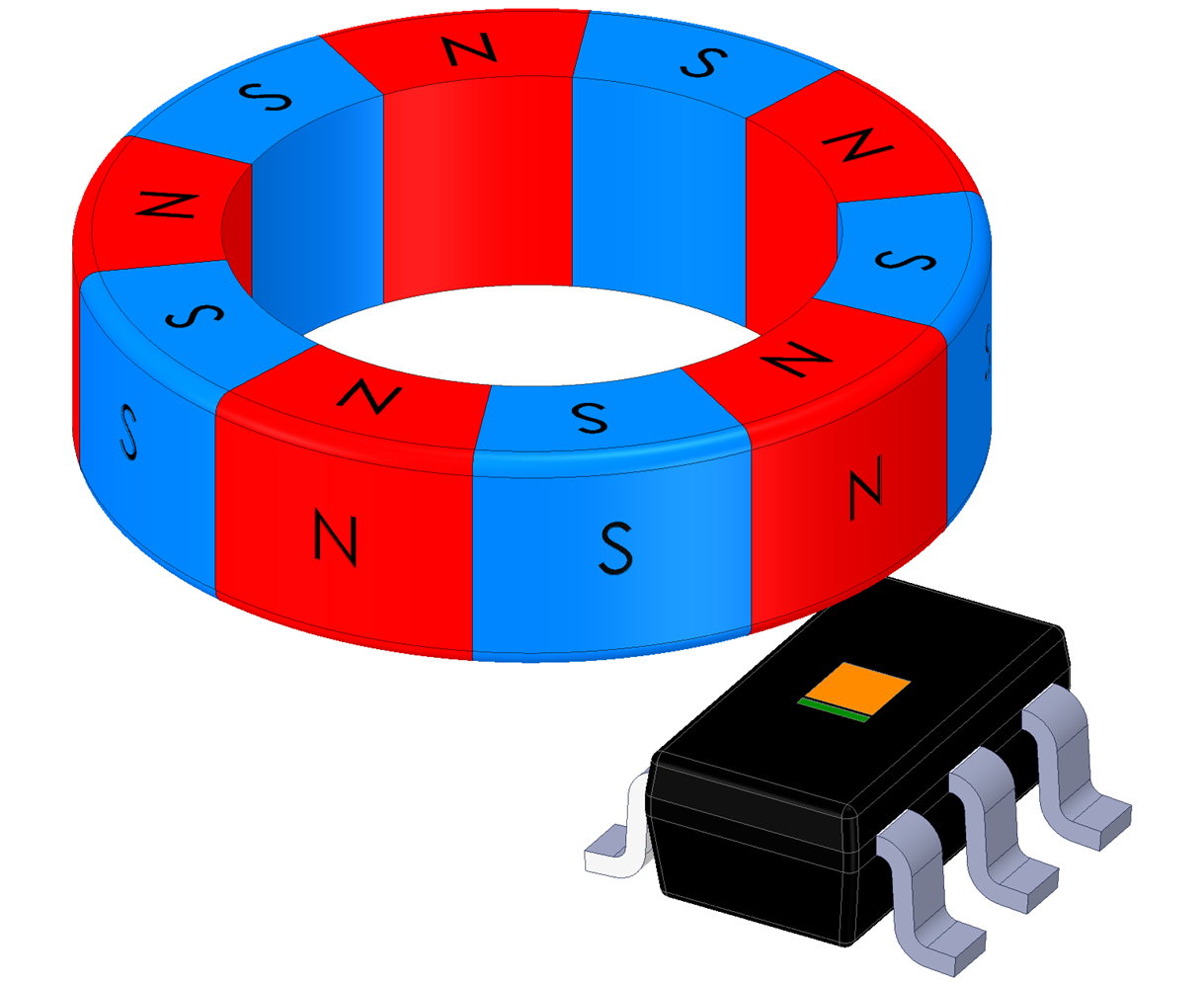

GUID-63B3ECB2-A8A3-4846-B614-0CD0AA4A4E7E-low.png图 8-14 ZX 侧边缘 2
图 8-15 和图 8-16 中展示的选项由 Z 轴和 Y 轴组成，支持将传感器放置在磁体的侧边缘（引脚面向磁体），或将传感器顶部面向磁体的侧边缘放置。该器件还可以沿 Z 轴旋转 180 度。

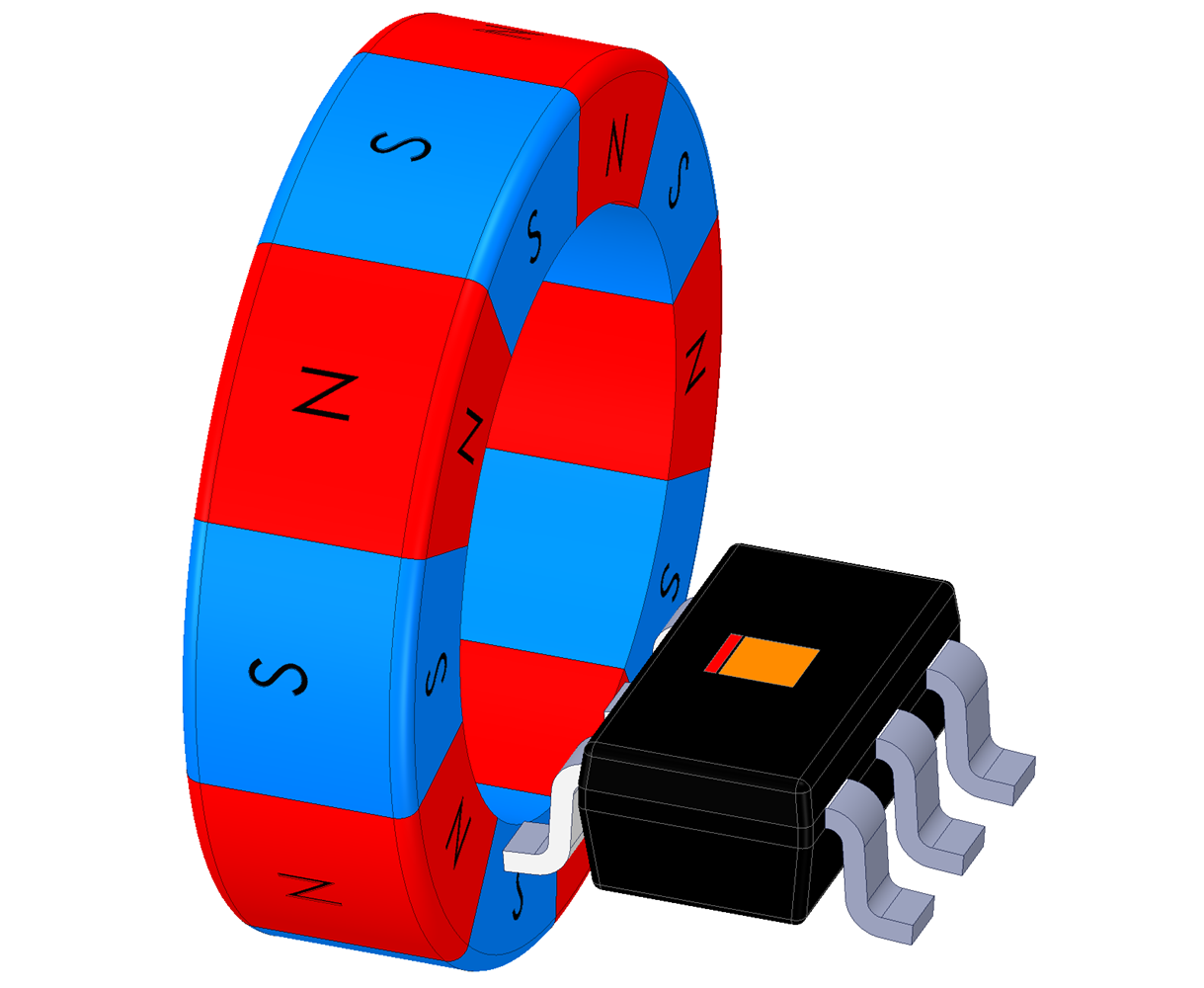

GUID-47EAB3A3-5F5E-4D99-B3C7-12E444184E50-low.png图 8-15 ZY 侧边缘 1
GUID-56C8BFE4-9DE1-41C6-8452-D4662B75E3E4-low.png图 8-16 ZY 侧边缘 1
