8.2.2.2 详细设计过程

振荡频率由电阻值和电容值决定。以下计算提供了这些步骤的详细信息。

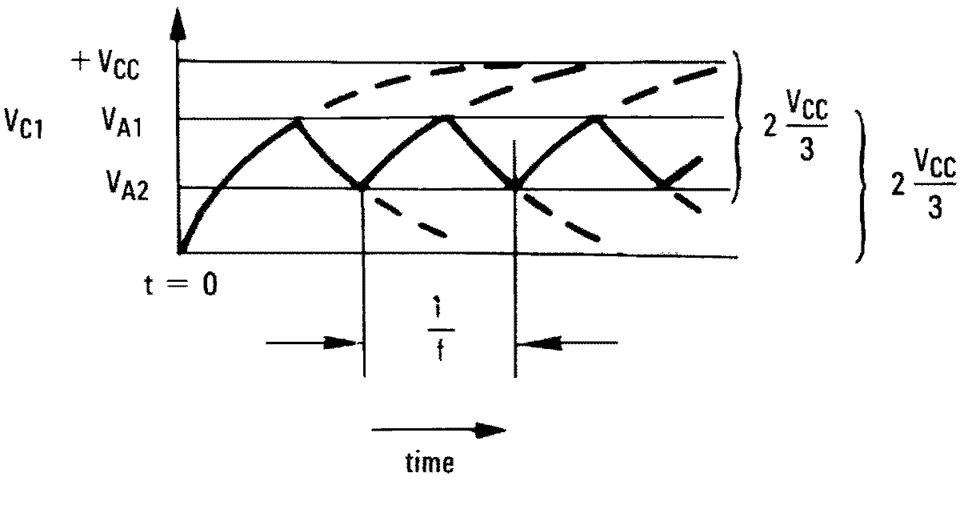

GUID-82C380D4-FE47-42AE-BAFB-5FB2C3DF21DF-low.png图 8-10 方波振荡器时序阈值

首先考虑图 图 8-9 的输出为高电平，这表明反相输入 (VC) 低于同相输入 (VA)。这将使 C1 通过 R4 充电，电压 VC 将增加，直到等于同相输入。此时 VA 的值由方程式 7 计算得出。

方程式 7. GUID-7EF173C6-BD2E-4265-9337-A555E2F3B1B2-low.gif

如果 R1 = R2= R3，则 VA1 = 2 VCC/3

此时，比较器输出会跳闸，将输出拉低至负电源轨。此时 VA 的值由方程式 8 计算得出。

方程式 8. GUID-04996C85-2D4C-4341-9AD3-25B9209E8B9D-low.gif

如果 R1 = R2 = R3，则 VA2 = VCC/3

C1 现在通过 R4 放电，电压 VCC 下降，直到达到 VA2。此时，输出切换回起始状态。振荡周期等于 C1 从 2VCC/3 到 VCC/3 再回到 2VCC/3 的持续时间，每次切换为 R4C1 × ln 2。因此，总持续时间的计算公式为 2 R4C1 × ln 2。

振荡频率可以通过方程式 9 得出：

方程式 9. GUID-28A13BDA-96CC-4DD8-A1EF-CA4CD7F17D40-low.gif
