7.1.2 迟滞

如果所施加的差分输入电压接近比较器的偏移电压，则在比较器基本配置下可能会出现振荡或产生有噪声的抖动 输出。该情况通常在输入信号非常缓慢地超过比较器的开关阈值时发生。

增加磁滞或正反馈可以防止出现此问题。

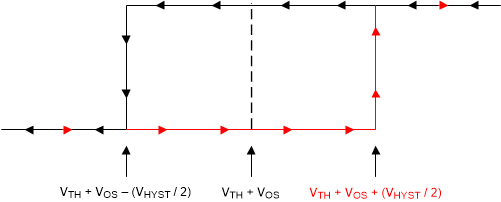

图 7-2 所示为迟滞传递曲线。该曲线是一个涉及三个分量的函数：VTH、VOS 和 VHYST：

  • VTH 是实际设定电压或阈值跳变电压。
  • VOS 是 VIN+ 和 VIN– 之间的内部失调电压。该电压与 VTH 相加以形成实际跳变点，比较器必须响应该跳变点以改变输出状态。
  • VHYST 是旨在降低比较器对噪声敏感性的迟滞（或跳变窗口）。
TLV9020 TLV9021 TLV9022 TLV9024 TLV9030 TLV9031 TLV9032 TLV9034 迟滞传递曲线图 7-2 迟滞传递曲线

更多相关信息，请参阅具有/不具有迟滞功能的比较器电路 应用手册。
