7.11 典型特性

TA = 25°C 时，V+ = 2.75V，V– = –2.75V，RL = 10kΩ（连接到 VS /2），VCM = VS /2，并且 VOUT = VS /2（除非另有说明）

VS = 5V

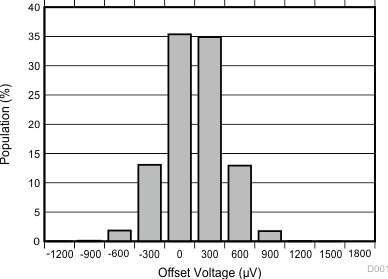

图 7-1 失调电压分布直方图
图 7-3 输入失调电压与温度间的关系

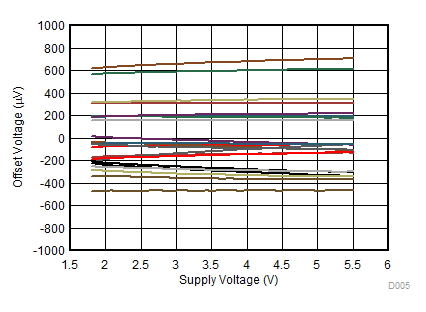

图 7-5 偏移电压与电源电压间的关系

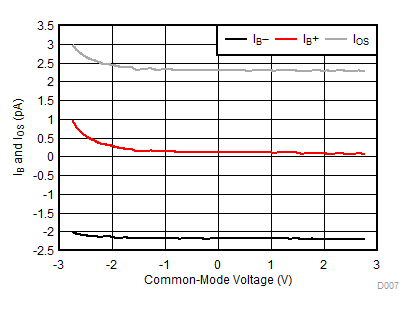

图 7-7 IB 和 IOS 与共模电压间的关系
CL = 10pF
图 7-9 开环增益和相位与频率间的关系
CL = 10pF

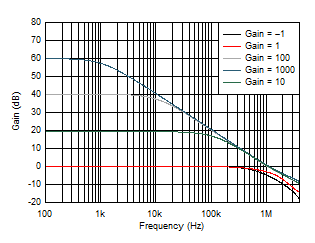

图 7-11 闭环增益与频率间的关系

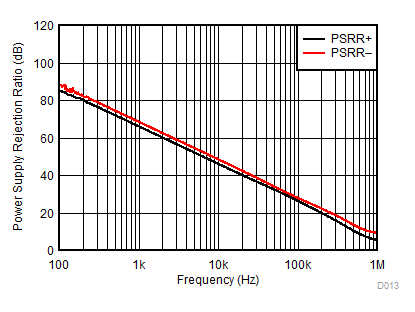

图 7-13 PSRR 与频率间的关系

图 7-15 CMRR 与频率间的关系

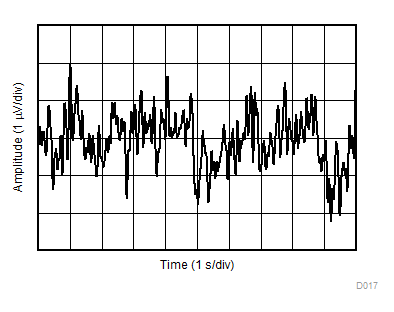

图 7-17 0.1Hz 至 10Hz 集成电压噪声
VS = 5.5VVCM = 2.5VG = 1
BW = 80kHzVOUT = 0.5VRMS

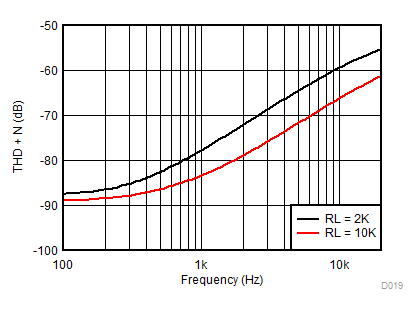

图 7-19 THD+N 与频率间的关系
图 7-21 静态电流与电源电压间的关系

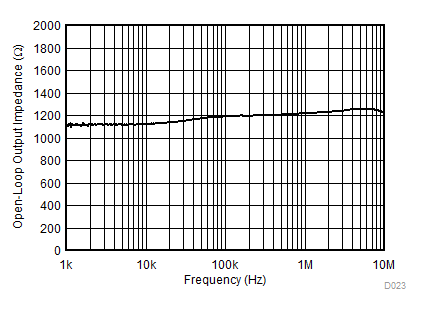

图 7-23 开环输出阻抗与频率间的关系
G = –1 VIN = 100mVpp
图 7-25 小信号过冲与容性负载间的关系
G = 1 VIN = 6.5 VPP

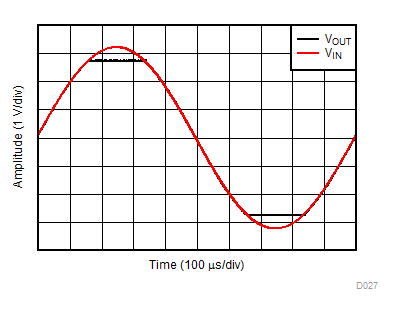

图 7-27 无相位反转
G = 1VIN = 100 mVPPCL = 10pF
图 7-29 小信号阶跃响应
G = 1CL = 100pF2V 阶跃

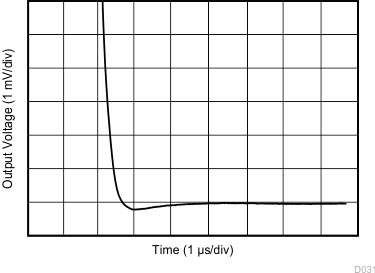

图 7-31 大信号建立时间（负）
图 7-33 短路电流与温度间的关系
图 7-35 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
VS = 5V，TA = –40°C 至 125°C

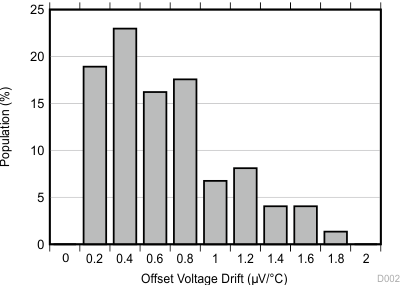

图 7-2 失调电压漂移分布直方图
图 7-4 失调电压与共模间的关系

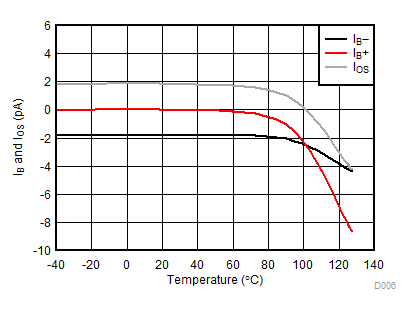

图 7-6 IB 和 IOS 与温度间的关系

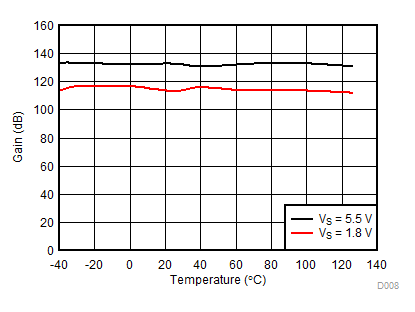

图 7-8 开环增益与温度间的关系

图 7-10 开环增益与输出电压间的关系

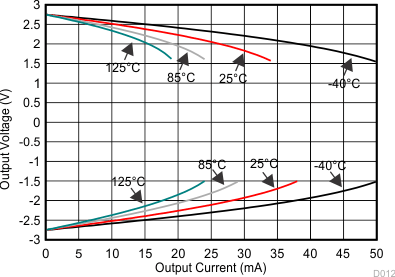

图 7-12 输出电压与输出电流间的关系（爪形）
VS = 1.8V 至 5.5V
图 7-14 直流 PSRR 与温度间的关系
VCM = (V–) – 0.1V 至 (V+) – 1.4V
图 7-16 直流 CMRR 与温度间的关系
图 7-18 输入电压噪声频谱密度
VS = 5.5VVCM = 2.5Vƒ = 1kHz
G = 1BW = 80kHz

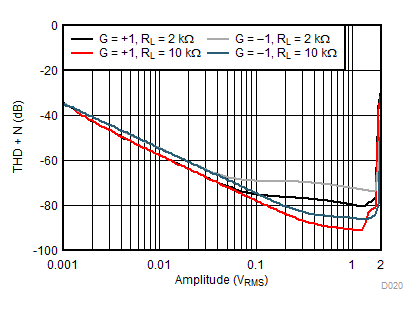

图 7-20 THD + N 与幅度间的关系
图 7-22 静态电流与温度间的关系
G = 1VIN = 100mVpp
图 7-24 小信号过冲与容性负载间的关系

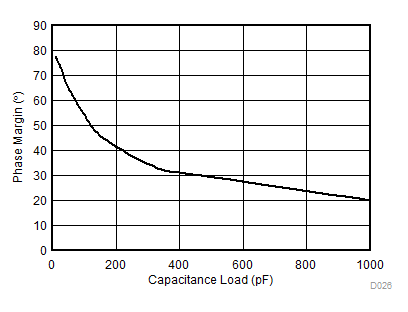

图 7-26 相位裕度与容性负载间的关系
G = -10 VIN = 600 mVPP
图 7-28 过载恢复
G = 1VIN = 4 VPPCL = 10pF

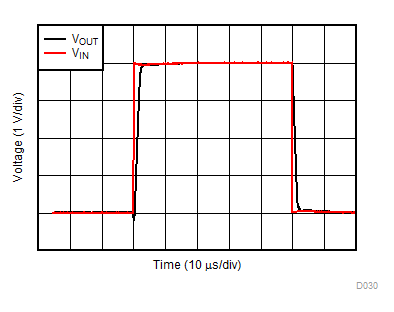

图 7-30 大信号阶跃响应
G = 1CL = 100pF2V 阶跃
图 7-32 大信号建立时间（正）

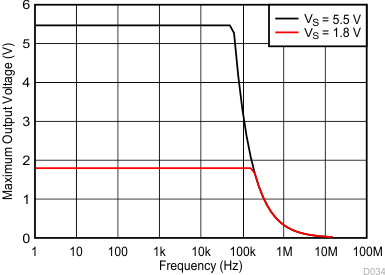

图 7-34 最大输出电压与频率间的关系

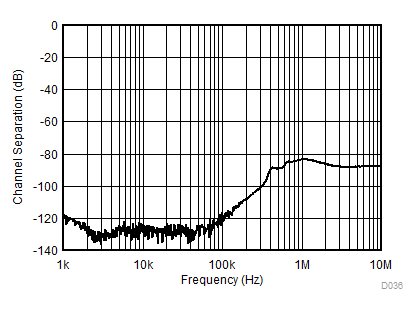

图 7-36 通道分离
