5.7 典型特性

在工作温度 TJ = 25°C、VIN = VOUT(NOM) + 0.5V、IOUT = 1mA、VEN = VIN 且 CIN = COUT = 1μF 条件下（除非另有说明）

TLV772 线性调整率与 VIN 间的关系

图 5-1 线性调整率与 VIN 间的关系

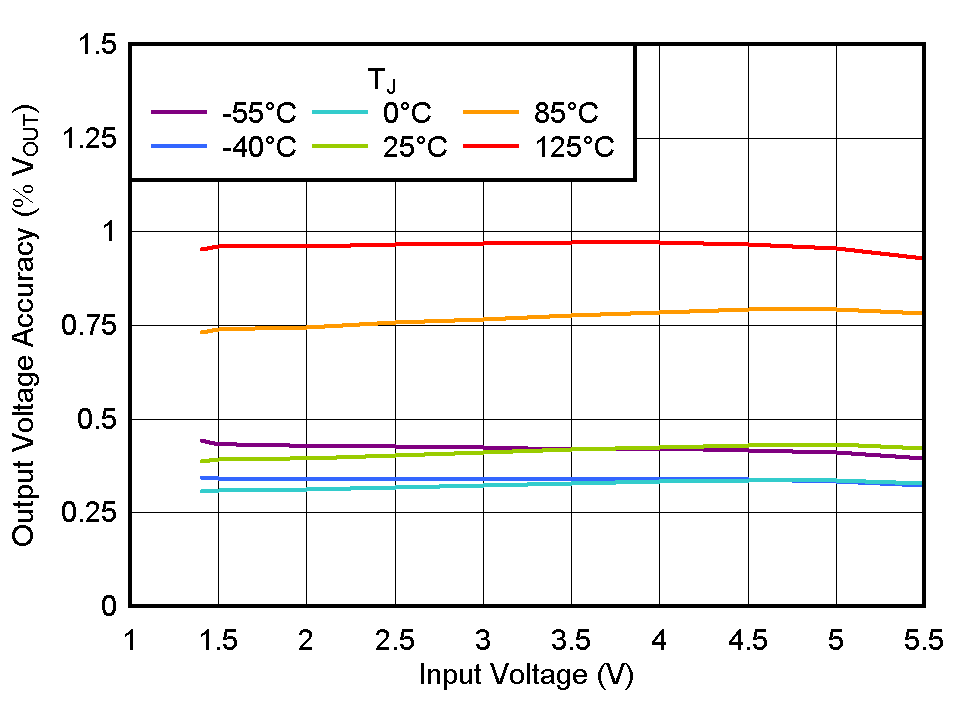

TLV772 输出电压精度与 VIN 间的关系

图 5-3 输出电压精度与 VIN 间的关系
TLV772 压降与 IOUT 间的关系
VOUT = 0.6V
图 5-5 压降与 IOUT 间的关系

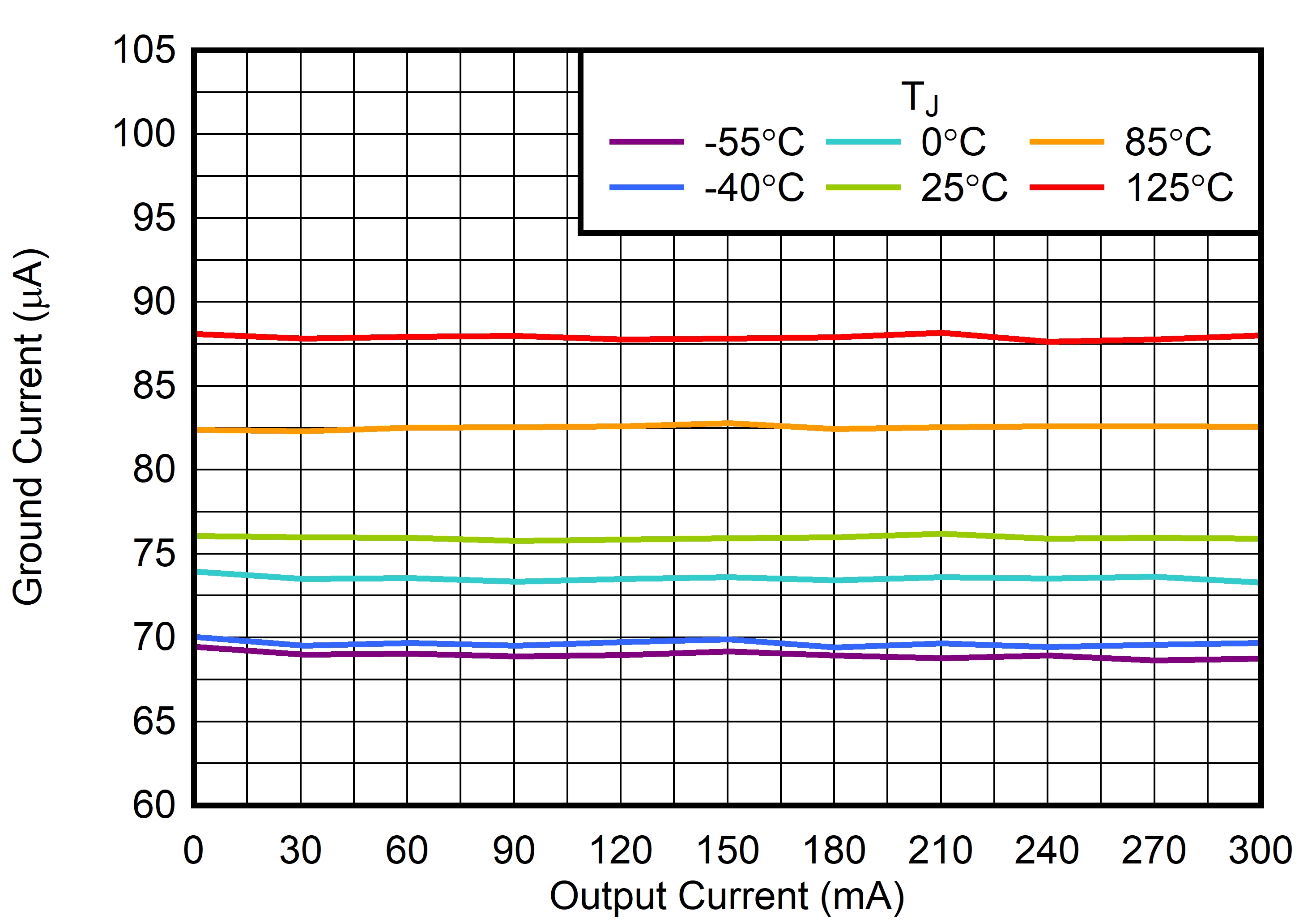

TLV772 接地电流与 IOUT 间的关系

图 5-7 接地电流与 IOUT 间的关系

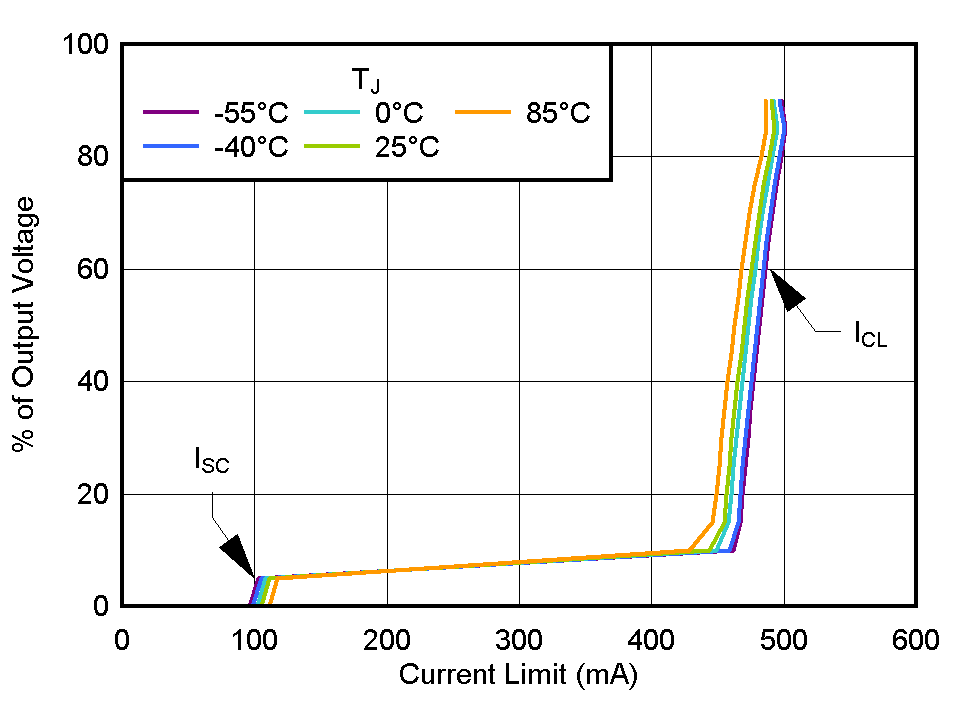

TLV772 电流限值

图 5-9 电流限值
TLV772 负载瞬态
VIN = VOUT(nom) + 1.0V，IOUT = 0mA 至 300mA，
TRISING = 10µs
图 5-11 负载瞬态
TLV772 线路瞬态
VIN = VOUT + 0.3V 至 VOUT + 1.3V
图 5-13 线路瞬态
TLV772 启动
VOUT = 3.3V
图 5-15 启动

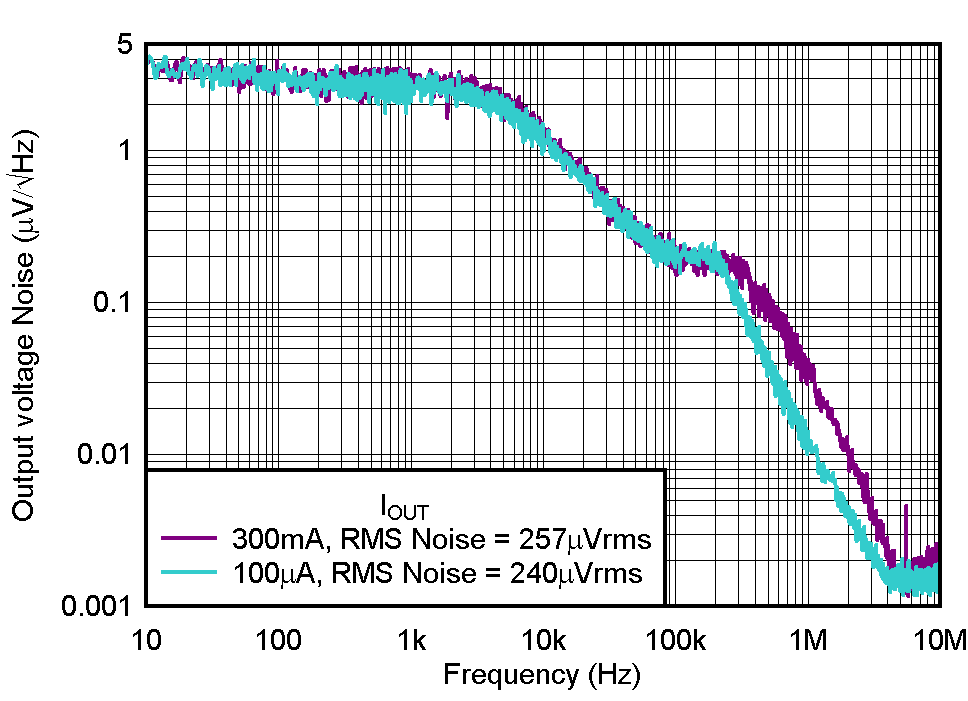

TLV772 噪声

图 5-17 噪声

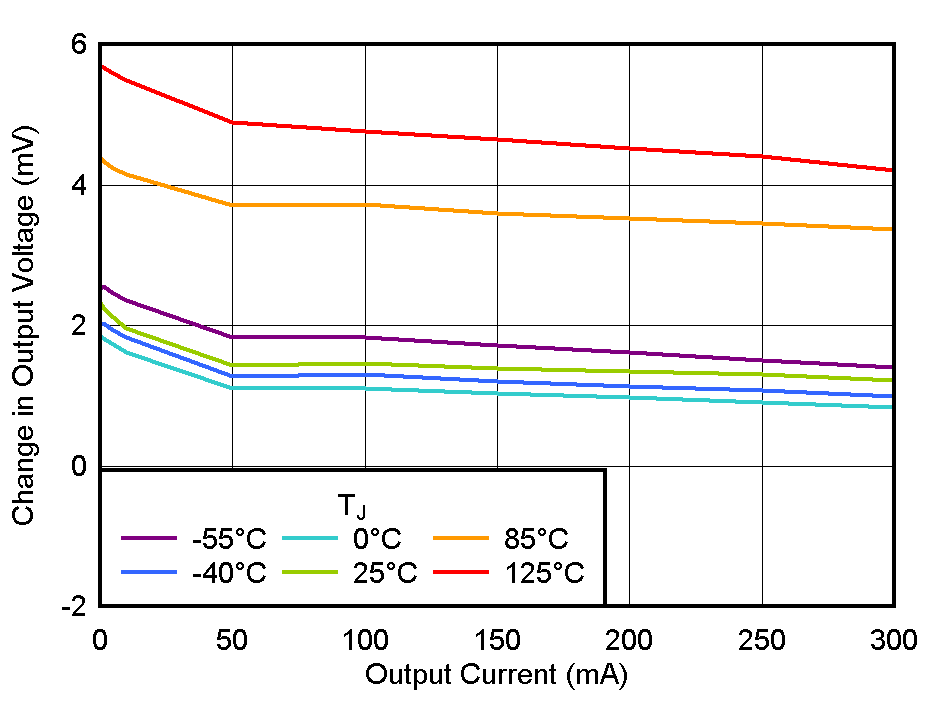

TLV772 负载调整率与 IOUT 间的关系

图 5-2 负载调整率与 IOUT 间的关系

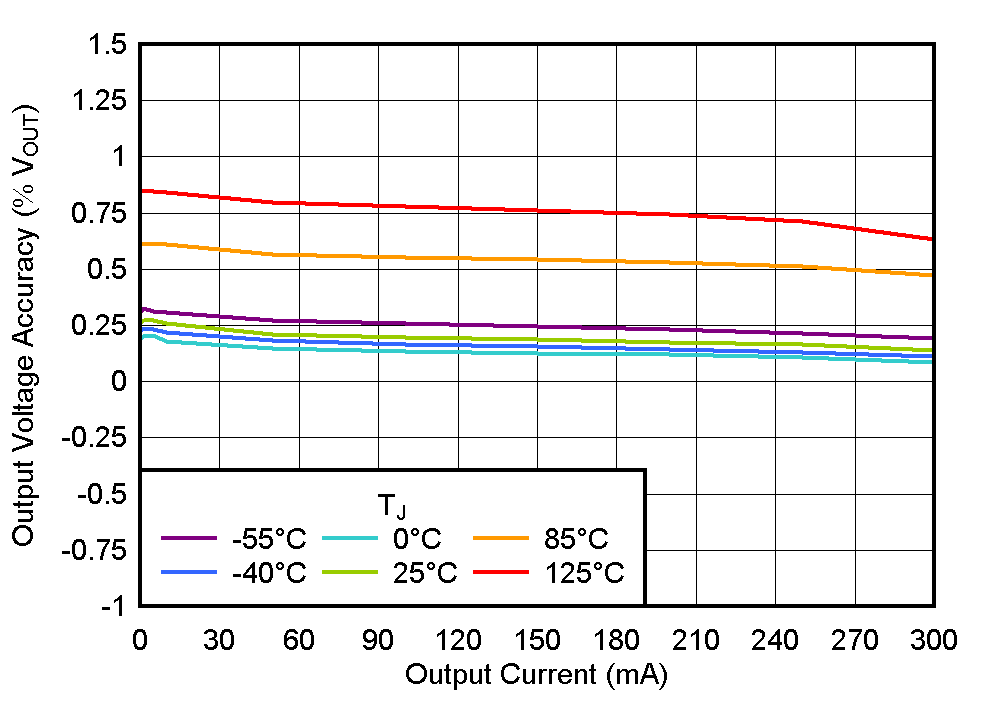

TLV772 输出电压精度与 IOUT 间的关系

图 5-4 输出电压精度与 IOUT 间的关系
TLV772 静态电流与 VIN 间的关系

图 5-6 静态电流与 VIN 间的关系

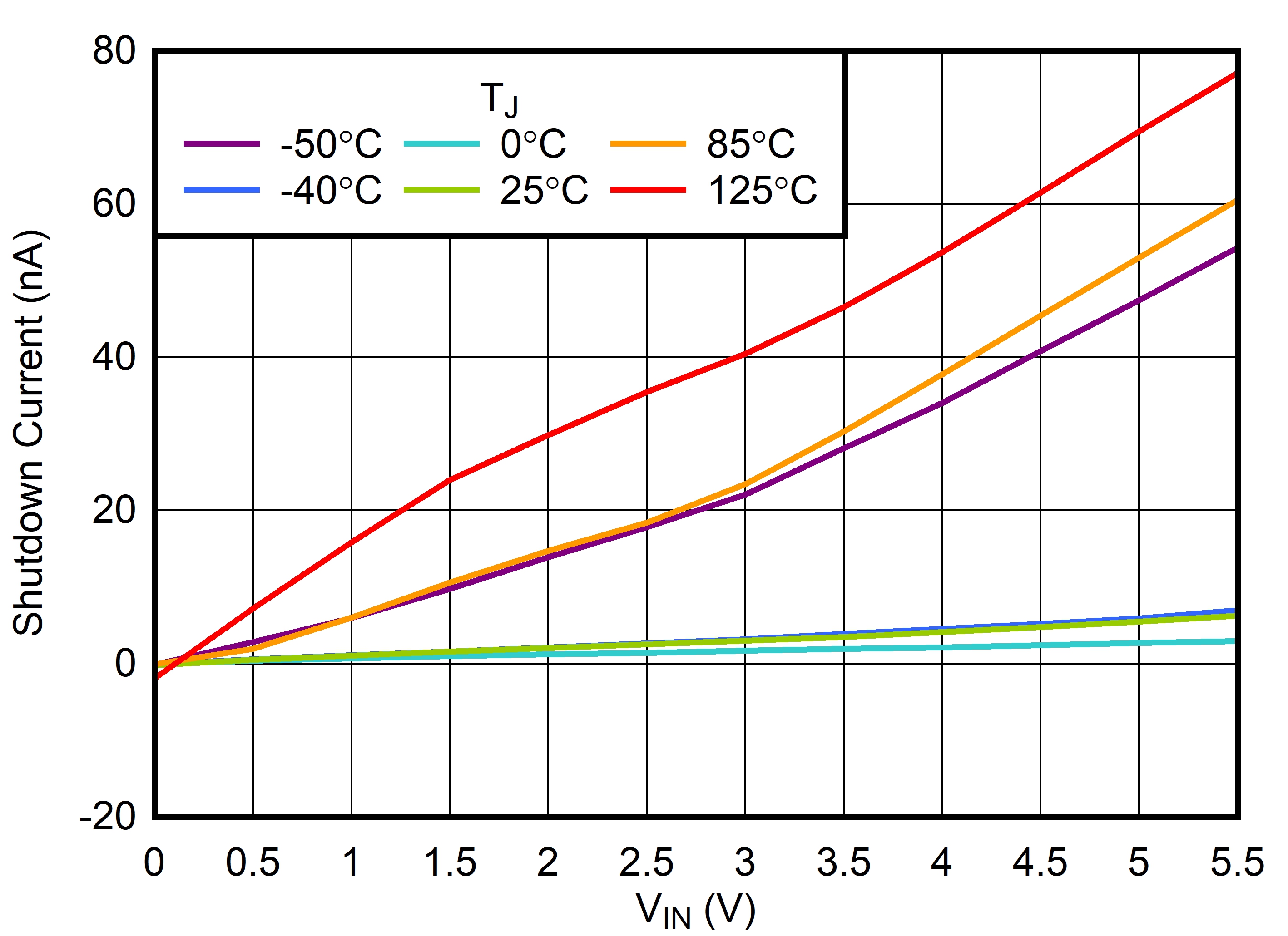

TLV772 关断电流与 VIN 间的关系
VEN = 0V
图 5-8 关断电流与 VIN 间的关系

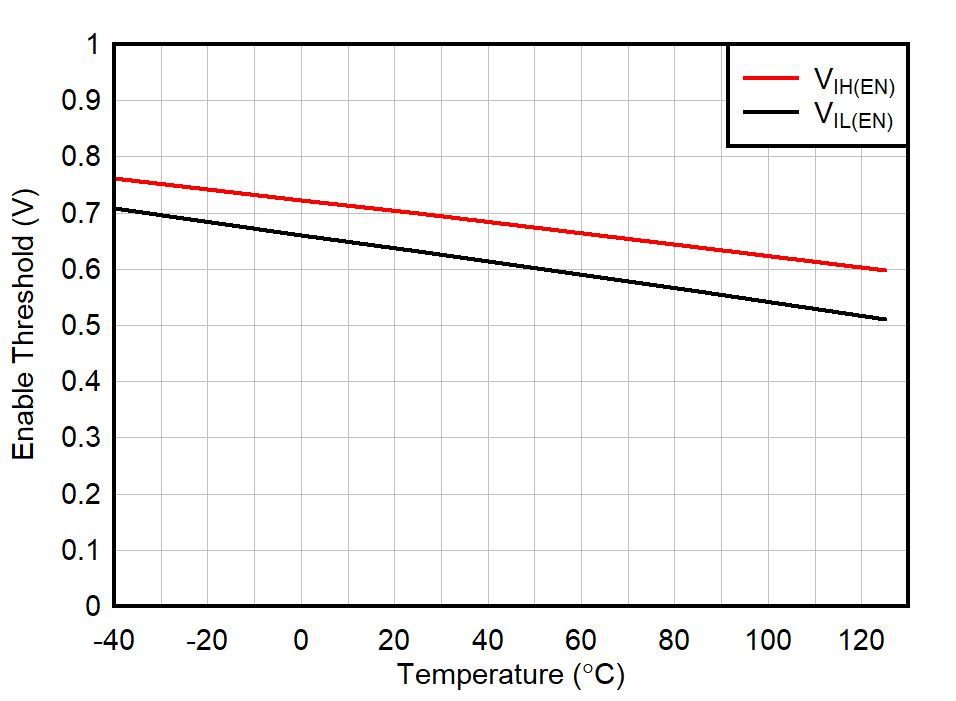

TLV772 使能逻辑阈值与温度间的关系

图 5-10 使能逻辑阈值与温度间的关系
TLV772 负载瞬态
VIN = VOUT(nom) + 1.0V，IOUT = 300mA 至 0mA，
TFALLING = 10µs
图 5-12 负载瞬态
TLV772 PSRR 与频率间的关系
VIN = VOUT(nom) + 1.0V
图 5-14 PSRR 与频率间的关系
TLV772 启动
VOUT = 1.2V
图 5-16 启动
