7.4.2 内部迟滞

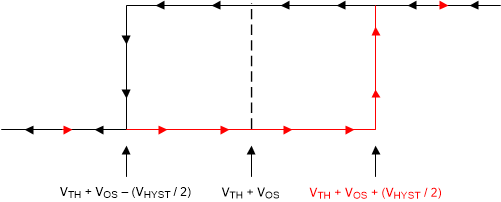

图 7-2 展示了器件磁滞传递曲线。该曲线是一个涉及三个分量的函数：VTH、VOS 和 VHYST：

  • VTH 是实际设定电压或阈值跳变电压。
  • VOS 是 VIN+ 和 VIN– 之间的内部失调电压。该电压与 VTH 相加以形成实际跳变点，比较器必须响应该跳变点以改变输出状态。
  • VHYST 是旨在降低比较器对噪声敏感性的内部迟滞（或跳变窗口）。

TLV3701-Q1 TLV3702-Q1 迟滞传递曲线图 7-2 迟滞传递曲线
