ZHCSYJ8E January 2005 – July 2025 TLV341 , TLV341A , TLV342 , TLV342S
PRODUCTION DATA
5.11 典型特性
图 5-1 电源电流与电源电压间的关系

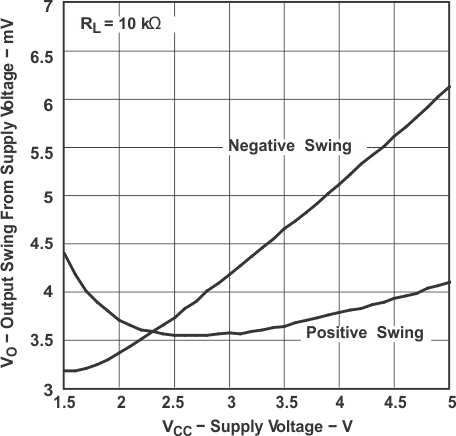

图 5-3 输出电压摆幅与电源电压间的关系
图 5-5 源电流与输出电压间的关系

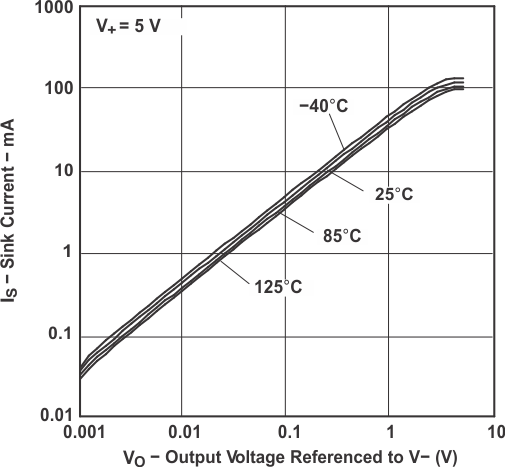

图 5-7 灌电流与输出电压间的关系
图 5-9 失调电压与共模电压间的关系

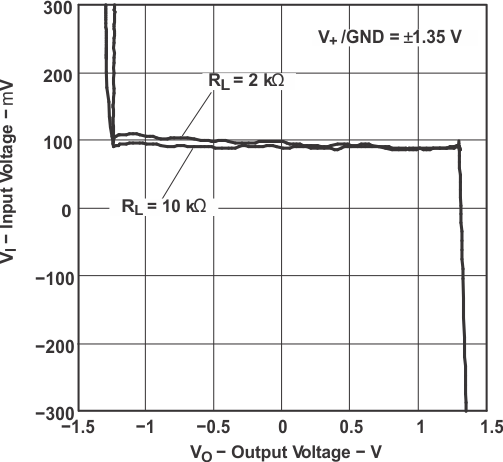

图 5-11 输入电压与输出电压间的关系

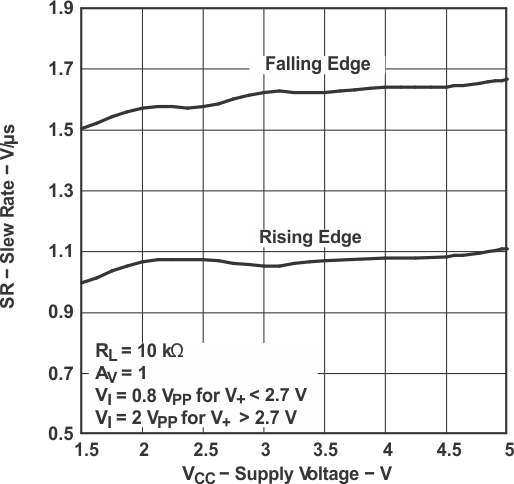

图 5-13 压摆率与电源电压间的关系
图 5-15 压摆率与温度间的关系
图 5-17 PSRR 与频率间的关系

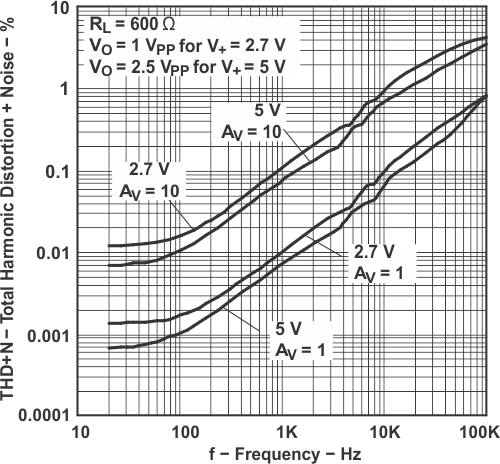

图 5-19 总谐波失真 + 噪声与频率间的关系
图 5-21 频率响应与温度间的关系

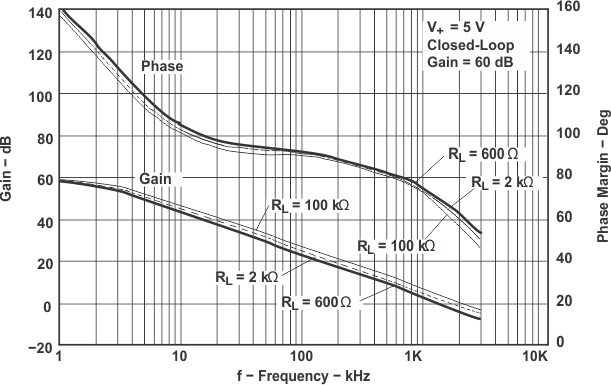

图 5-23 频率响应与 RL 间的关系

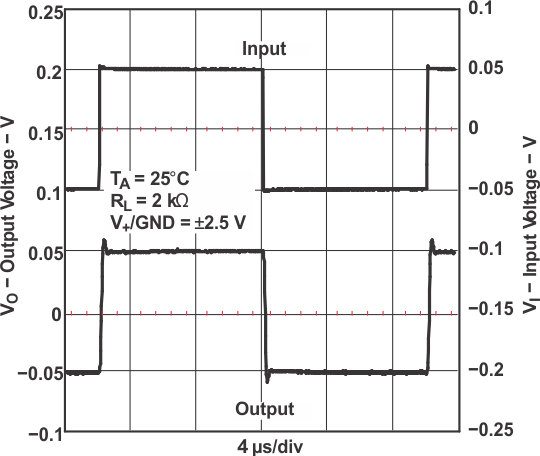

图 5-25 小信号同相响应
图 5-27 小信号同相响应
图 5-29 小信号同相响应
图 5-31 小信号同相响应

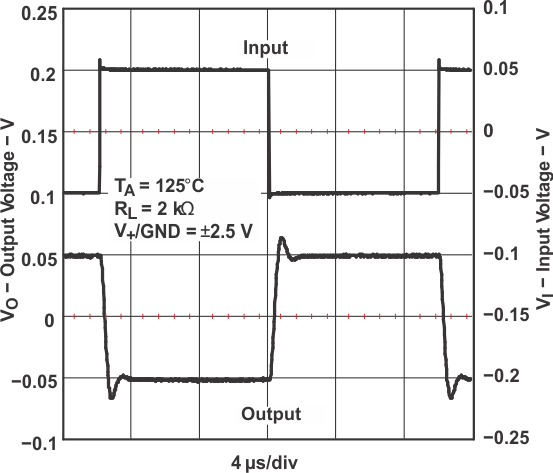

图 5-33 小信号反相响应
图 5-35 小信号反相响应

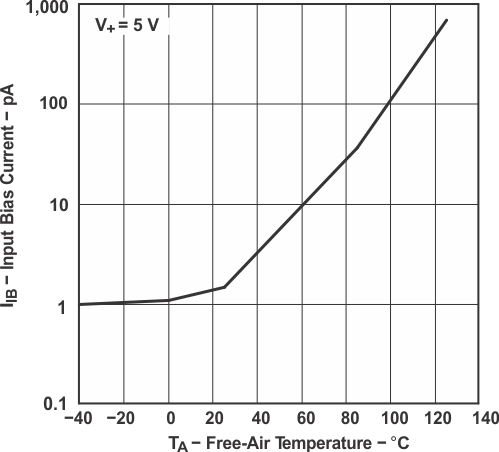

图 5-2 输入偏置电流与温度间的关系
图 5-4 输出电压摆幅与电源电压间的关系
图 5-6 源电流与输出电压间的关系
图 5-8 灌电流与输出电压间的关系
图 5-10 失调电压与共模电压间的关系
图 5-12 输入电压与输出电压间的关系
图 5-14 压摆率与温度间的关系
图 5-16 CMRR 与频率间的关系
图 5-18 输入电压噪声与频率间的关系
图 5-20 总谐波失真 + 噪声与输出电压间的关系
图 5-22 频率响应与 RL 间的关系
图 5-24 频率响应与 CL 间的关系

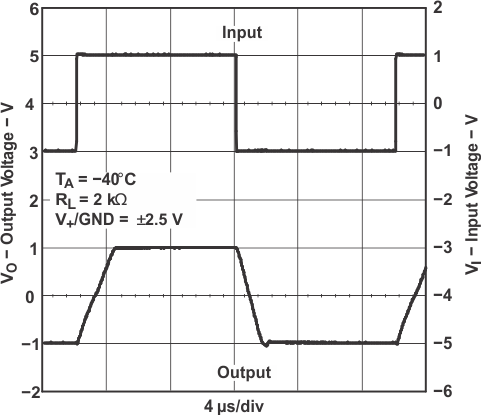

图 5-26 大信号同相响应

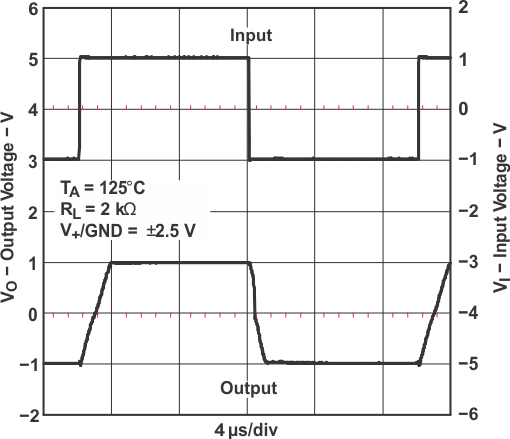

图 5-28 大信号同相响应
图 5-30 大信号同相响应
图 5-32 大信号反相响应
图 5-34 大信号反相响应
图 5-36 大信号反相响应
