8.1.2.1 具有迟滞功能的反相比较器

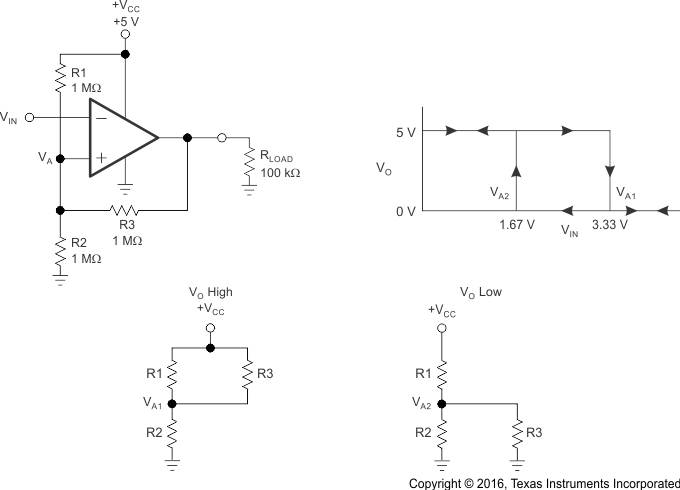

具有迟滞功能的反相比较器需要一个以比较器电源电压 (VCC) 为基准的三电阻器网络，如图 8-4 所示。当反向输入端的 VIN 小于 VA 时，输出电压为高电平（为简单起见，假设 VO 切换至与 VCC 一样高）。三电阻器网络可以表示为 R1 || R3 与 R2 串联。较低的输入跳变电压 (VA1) 由方程式 1 定义。

方程式 1. TLV3201 TLV3202

当 VIN 大于 [VA × (VIN > VA)] 时，输出电压较低，非常接近于地。在这种情况下，三电阻器网络可以表示为 R2 || R3 与 R1 串联。上跳变电压 (VA2) 由方程式 2 定义。

方程式 2. TLV3201 TLV3202

方程式 3 定义了由该网络提供的总迟滞。

方程式 3. TLV3201 TLV3202
TLV3201 TLV3202 采用反相配置且具有迟滞功能的 TLV3201图 8-4 采用反相配置且具有迟滞功能的 TLV3201
