5.9 典型特性

除非另有说明，否则 TA = +25°C 且 VCC = 3.3V。

GUID-531D612F-3D94-4700-9C55-694FC032BE7E-low.gif图 5-4 基准电阻与输出电流间的关系

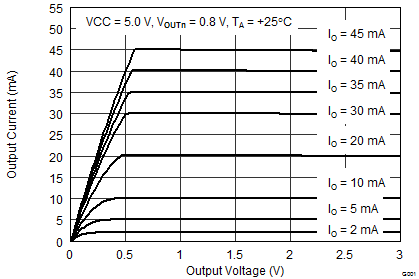

GUID-78A38FCA-4D89-4C3A-89AB-AD014E79D5D3-low.png图 5-6 输出电流与输出电压间的关系 (VCC = 5.0V)
GUID-CFCD03A8-0233-4FB4-BDC0-7E474F53DC4A-low.png图 5-8 输出电流与输出电压间的关系（VCC = 5.0V，放大）

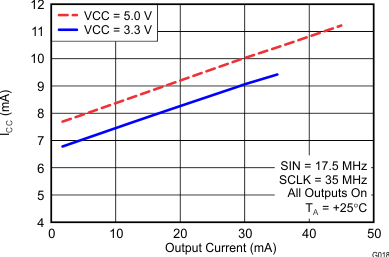

GUID-1992F44A-4C22-4F80-A75F-D3550D063D6F-low.gif图 5-10 电源电流与输出电流间的关系
GUID-C579D2DF-687B-4246-8BE6-FB1485C325BC-low.gif图 5-12 恒流输出电压波形
GUID-D6E01943-5ADD-471A-A628-59DF13C066CC-low.png图 5-5 输出电流与输出电压间的关系 (VCC = 3.3V)
GUID-5E5FF6C2-C419-40F7-B445-8DA0B8F8E782-low.png图 5-7 输出电流与输出电压间的关系（VCC = 3.3V，放大）

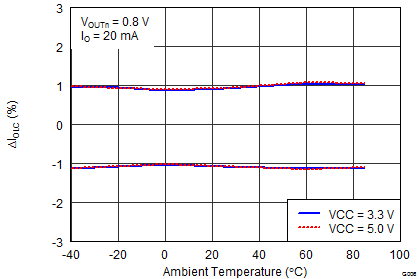

GUID-014EFBBC-DCC5-4BE1-9B4C-8ABBD3DF5757-low.png图 5-9 ΔIOLC 与环境温度间的关系
GUID-C91E1C96-2A7D-4BB5-8B6A-094B4FE0F8D8-low.png图 5-11 电源电流与环境温度间的关系
