8 寄存器配置

TLC59283 具有一个 16 位移位寄存器和一个输出开关数据锁存器。移位寄存器和数据锁存器都是 16 位，用于开启和关闭恒流输出。图 8-1 显示了移位寄存器和数据锁存器配置。SIN 引脚上的数据在 SCLK 引脚的上升沿移入 16 位移位寄存器的 LSB；SOUT 数据在 SCLK 上升沿发生变化。

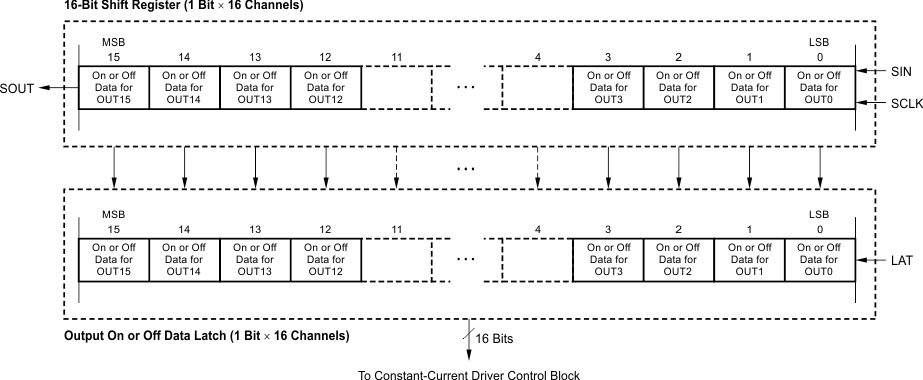

GUID-22C8DE3F-F57F-45B3-A9DC-73F3ABCA4E98-low.gif图 8-1 16 位移位寄存器和输出开关数据锁存器配置

当 LAT 为高电平时，16 位移位寄存器中的输出开关数据继续传输到输出开关数据锁存器。因此，如果在 LAT 为高电平时改变 16 位移位寄存器中的数据，数据锁存器中的数据也会改变。当 LAT 为低电平时，数据锁存器中的数据将保持不变。器件初次上电时，输出开关移位寄存器和锁存器中的数据不会设置为默认值；在开启恒流输出之前，必须将开关控制数据写入开关控制数据锁存器。当 BLANK 为高电平时，所有恒流输出都会被强制关闭。OUTn 开关输出由输出开关数据锁存器中的数据控制。表 8-1 和图 8-2 分别显示了写入数据真值表和时序图。

表 8-1 运行时的真值表
SCLKLAT空白SINOUT0…OUT7…OUT15SOUT
↑高电平低电平DnDn…Dn – 7…Dn – 15Dn – 15
↑低电平低电平Dn + 1没有变化Dn – 14
↑高电平低电平Dn + 2Dn + 2…Dn – 5…Dn – 13Dn – 13
↓—低 Dn + 3Dn + 2…Dn – 5…Dn – 13Dn – 13
↓—高Dn + 3关闭Dn – 13

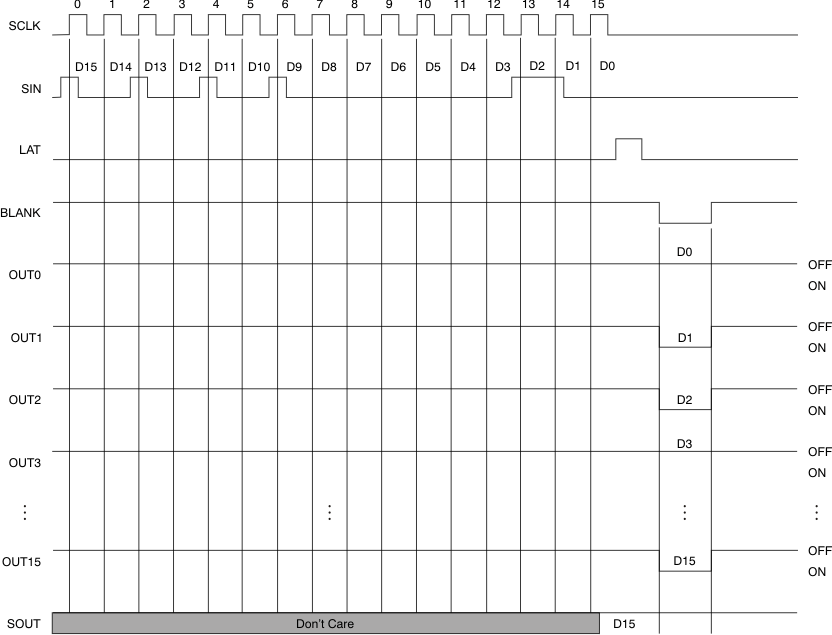

GUID-C0A55161-EF4C-4B34-99BF-CC55574E8FA9-low.gif图 8-2 运行时序图
