5.10 典型特性

高温和低温下的数据仅适用于各种器件在自然通风条件下的额定工作温度范围内

图形表
典型特性 图表
VIO 输入失调电压 经销商 图 5-1、图 5-2
αVIO 温度系数 经销商 图 5-3、图 5-4
VOH 高电平输出电压 与高电平输出电流间的关系 图 5-5、图 5-6
与电源电压之间的关系 图 5-7
与自然通风温度间的关系 图 5-8
VOL 低电平输出电压 与共模输入电压间的关系 图 5-9、图 5-10
与差分输入电压之间的关系 图 5-11
与自然通风温度间的关系 图 5-12
与低电平输出电流间的关系 图 5-13、图 5-14
AVD 大信号差分电压放大 与电源电压之间的关系 图 5-15
与自然通风温度间的关系 图 5-16
与频率间的关系 图 5-25、图 5-26
IIB 输入偏置电流 与自然通风温度间的关系 图 5-17
IIO 输入失调电流 与自然通风温度间的关系 图 5-17
VI 最大输入电压 与电源电压之间的关系 图 5-18
IDD 电源电流 与电源电压之间的关系 图 5-19
与自然通风温度间的关系 图 5-20
SR 压摆率 与电源电压之间的关系 图 5-21
与自然通风温度间的关系 图 5-22
偏置选择电流 与电源电压之间的关系 图 5-23
VO(PP) 最大峰值间输出电压 与频率间的关系 图 5-24
φm 相位裕度 与电源电压之间的关系 图 5-27
与自然通风温度间的关系 图 5-28
与电容负载间的关系 图 5-29
Vn 等效输入噪声电压 与频率间的关系 图 5-30
相移 与频率间的关系 图 5-25、图 5-26
TLC27L1 TLC27L1A TLC27L1 输入偏移电压的分布图 5-1 TLC27L1 输入
偏移电压的分布
TLC27L1 TLC27L1A TLC27L1 输入偏移电压温度系数的分布图 5-3 TLC27L1 输入
偏移电压
温度系数的分布
TLC27L1 TLC27L1A 高电平输出电压与高电平输出电流间的关系图 5-5 高电平输出电压
与
高电平输出电流间的关系

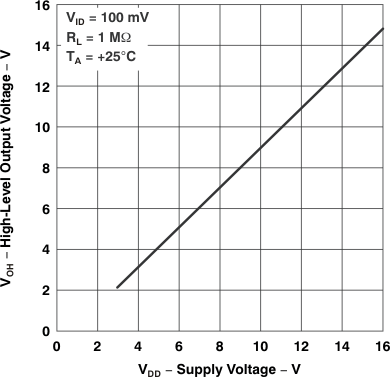

TLC27L1 TLC27L1A 高电平输出电压与电源电压间的关系图 5-7 高电平输出电压
与
电源电压间的关系
TLC27L1 TLC27L1A 低电平输出电压与共模输入电压间的关系图 5-9 低电平输出电压
与
共模输入电压间的关系

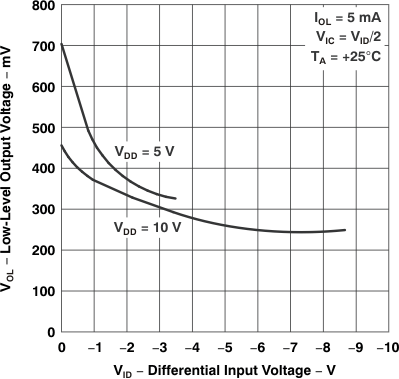

TLC27L1 TLC27L1A 低电平输出电压与差动输入电压间的关系图 5-11 低电平输出电压
与
差动输入电压间的关系

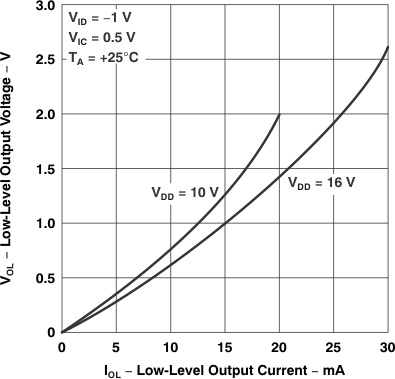

TLC27L1 TLC27L1A 低电平输出电压与低电平输出电流间的关系图 5-13 低电平输出电压
与
低电平输出电流间的关系
TLC27L1 TLC27L1A 大信号差动电压放大与电源电压间的关系图 5-15 大信号
差动电压放大
与电源电压间的关系
TLC27L1 TLC27L1A 输入偏置电流和输入偏移电流与自然通风温度间的关系
小于 5pA 的输入偏置电流和输入偏移电流典型值通过数学方式确定
图 5-17 输入偏置电流和输入偏移电流
与
自然通风温度间的关系
TLC27L1 TLC27L1A 电源电流与电源电压间的关系图 5-19 电源电流
与
电源电压间的关系

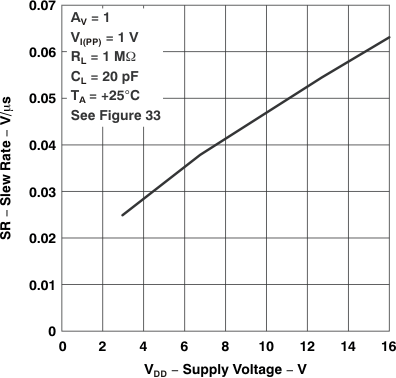

TLC27L1 TLC27L1A 转换率与电源电压间的关系图 5-21 转换率
与
电源电压间的关系
TLC27L1 TLC27L1A 偏置选择电流与电源电压间的关系图 5-23 偏置选择电流
与
电源电压间的关系
TLC27L1 TLC27L1A 大信号差动电压放大和相移与频率间的关系图 5-25 大信号差动电压
放大和相移
与频率间的关系
TLC27L1 TLC27L1A 相位裕度与电源电压间的关系图 5-27 相位裕度
与
电源电压间的关系
TLC27L1 TLC27L1A 相位裕度与电容负载间的关系图 5-29 相位裕度
与
电容负载间的关系
TLC27L1 TLC27L1A TLC27L1 输入偏移电压的分布图 5-2 TLC27L1 输入
偏移电压的分布
TLC27L1 TLC27L1A TLC27L1 输入偏移电压温度系数的分布图 5-4 TLC27L1 输入
偏移电压
温度系数的分布
TLC27L1 TLC27L1A 高电平输出电压与高电平输出电流间的关系图 5-6 高电平输出电压
与
高电平输出电流间的关系
TLC27L1 TLC27L1A 高电平输出电压与自然通风温度间的关系图 5-8 高电平输出电压
与
自然通风温度间的关系
TLC27L1 TLC27L1A 低电平输出电压与共模输入电压间的关系图 5-10 低电平输出电压
与
共模输入电压间的关系
TLC27L1 TLC27L1A 低电平输出电压与自然通风温度间的关系图 5-12 低电平输出电压
与
自然通风温度间的关系
TLC27L1 TLC27L1A 低电平输出电压与低电平输出电流间的关系图 5-14 低电平输出电压
与
低电平输出电流间的关系

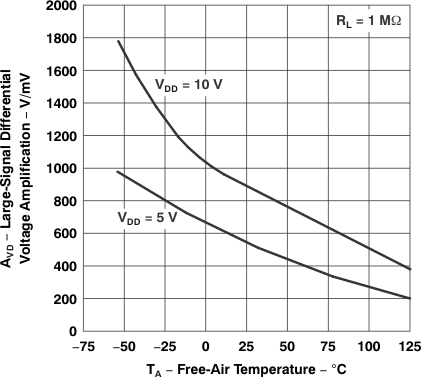

TLC27L1 TLC27L1A 大信号差动电压放大与自然通风温度间的关系图 5-16 大信号
差动电压放大
与自然通风温度间的关系
TLC27L1 TLC27L1A 最大输入电压与电源电压间的关系


图 5-18 最大输入电压
与
电源电压间的关系
TLC27L1 TLC27L1A 电源电流与自然通风温度间的关系图 5-20 电源电流
与
自然通风温度间的关系
TLC27L1 TLC27L1A 转换率与自然通风温度间的关系图 5-22 转换率
与
自然通风温度间的关系
TLC27L1 TLC27L1A 最大峰值间输出电压与频率间的关系图 5-24 最大峰值间输出电压
与
频率间的关系
TLC27L1 TLC27L1A 大信号差动电压放大和相移与频率间的关系图 5-26 大信号差动电压
放大和相移
与频率间的关系

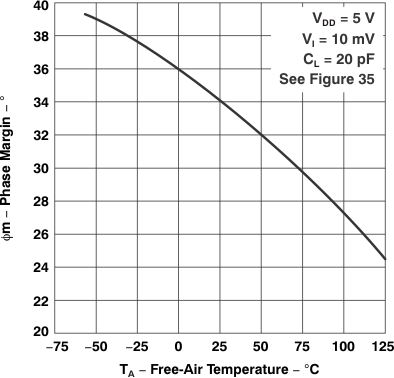

TLC27L1 TLC27L1A 相位裕度与自然通风温度间的关系图 5-28 相位裕度
与
自然通风温度间的关系
TLC27L1 TLC27L1A 等效输入噪声电压与频率间的关系图 5-30 等效输入噪声电压
与
频率间的关系
