6.1 单电源与双电源测试电路

由于 TLC27L1 针对单电源供电进行了优化，因此用于各种测试的电路配置常常会带来一些不便，因为在许多情况下输入信号会偏离接地电平。通过使用双电源并将输出负载连接到负电源导轨来测试器件，可以避免这种不便。下图比较了单电源与双电源测试电路。使用任一电路均可得到相同的结果。

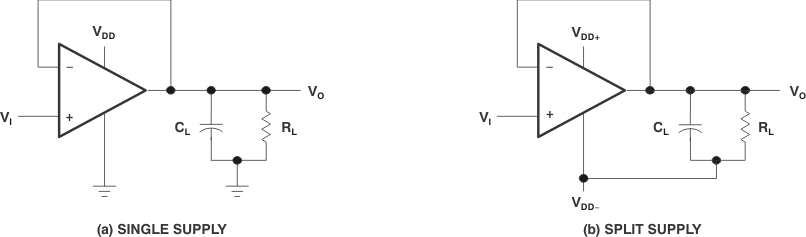

TLC27L1 TLC27L1A 单位增益放大器图 6-1 单位增益放大器
TLC27L1 TLC27L1A 噪声测试电路图 6-2 噪声测试电路
TLC27L1 TLC27L1A 100 倍增益反相放大器图 6-3 100 倍增益反相放大器
