7.2 动态阻抗

动态阻抗定义为：

方程式 2. ZKA=∆VKA∆IKA

当器件在配备两个外部电阻器的情况下运行时（请参阅 图 6-8），电路的总动态阻抗为：

方程式 3. z'=∆V∆I

这约等于：

方程式 4. ZKA1+R1R2

该器件的 VKA 可能会受该动态阻抗的影响。节 6.5 中指定了针对 VKA 的器件测试电流 Itest。任何对 Itest 的偏离都可能会造成输出 VKA 上的偏差。图 7-5 显示了动态阻抗对 VKA 的影响。

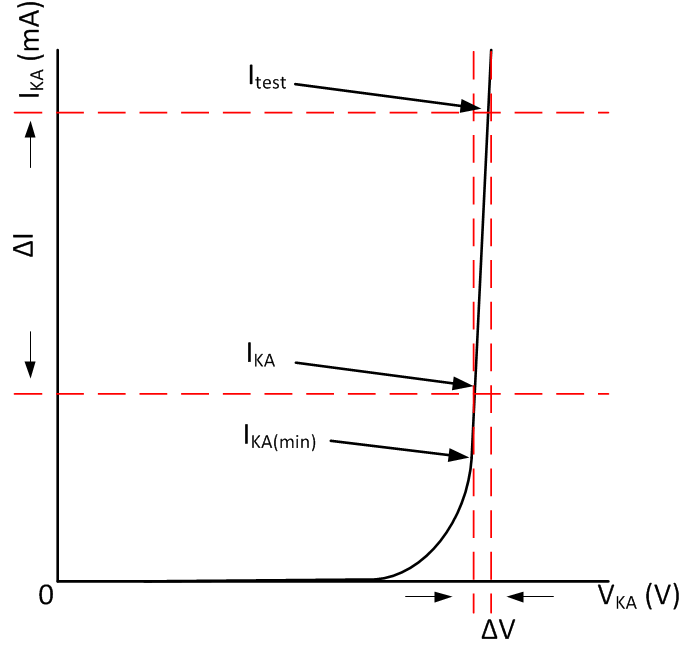

TLA431 TLA432 动态阻抗图 7-5 动态阻抗
