7.3 可与 ADC 或 DAC 搭配使用

TL4050x41-Q1 旨在成为 12 位数据采集系统中所要求的具有成本效益的电压基准。对于由 5V 电源供电的 12 位系统，例如 ADS7842（请参阅图 7-2），TL4050x41-Q1 (4.096V)）允许使用 1mV 的 LSB 进行工作。

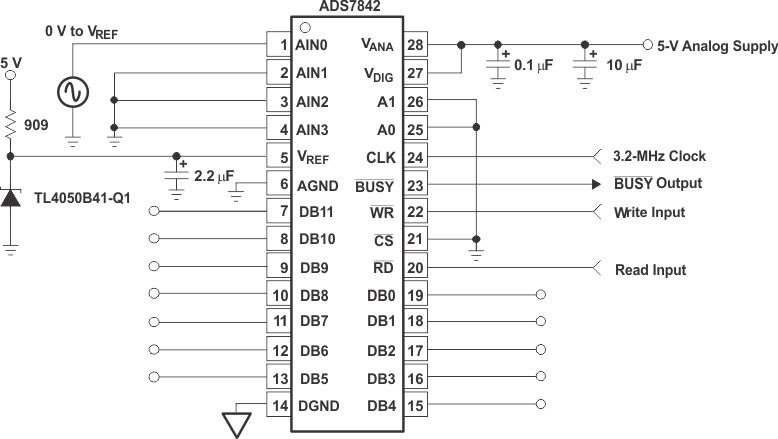

TL4050-Q1 使用 TL4050x41-Q1 的数据采集电路图 7-2 使用 TL4050x41-Q1 的数据采集电路
