5.8 典型特性

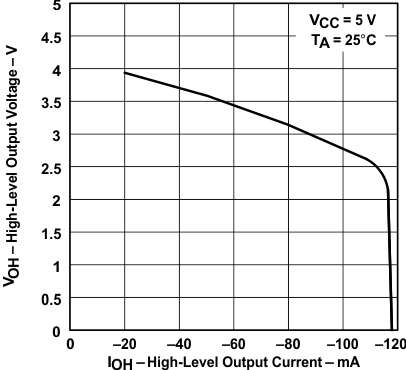

SN65176B SN75176B 驱动器高电平输出电压与高电平输出电流间的关系图 5-1 驱动器高电平输出电压与高电平输出电流间的关系

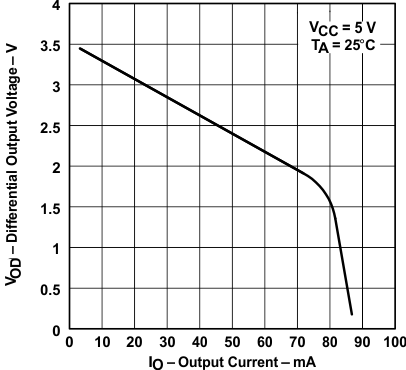

SN65176B SN75176B 驱动器差分输出电压与输出电流间的关系图 5-3 驱动器差分输出电压与输出电流间的关系
SN65176B SN75176B 接收器高电平输出电压与自然通风温度间的关系
只有曲线中的 0°C 至 70°C 部分适用于 SN75176B 器件。
图 5-5 接收器高电平输出电压与自然通风温度间的关系
SN65176B SN75176B 接收器低电平输出电压与自然通风温度间的关系图 5-7 接收器低电平输出电压与自然通风温度间的关系

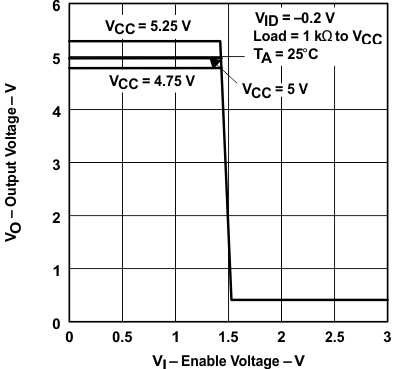

SN65176B SN75176B 接收器输出电压与使能电压间的关系图 5-9 接收器输出电压与使能电压间的关系
SN65176B SN75176B 驱动器低电平输出电压与低电平输出电流间的关系图 5-2 驱动器低电平输出电压与低电平输出电流间的关系

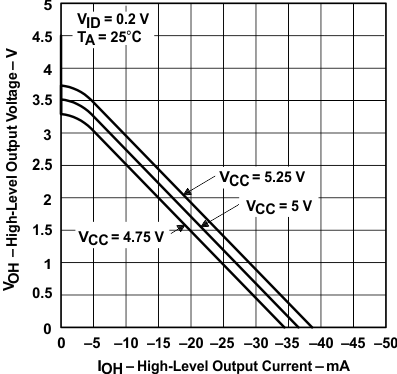

SN65176B SN75176B 接收器高电平输出电压与高电平输出电流间的关系图 5-4 接收器高电平输出电压与高电平输出电流间的关系
SN65176B SN75176B 接收器低电平输出电压与低电平输出电流间的关系
图 5-6 接收器低电平输出电压与低电平输出电流间的关系

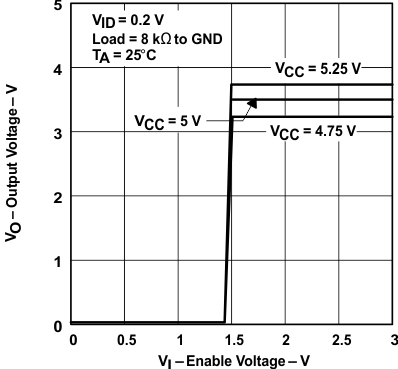

SN65176B SN75176B 接收器输出电压与使能电压间的关系图 5-8 接收器输出电压与使能电压间的关系
