参数测量信息

SN65176B SN75176B 驱动器 VOD 和 VOC图 6-1 驱动器 VOD 和 VOC

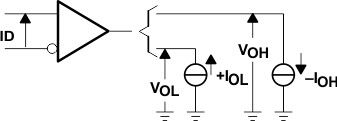

SN65176B SN75176B 接收器 VOH 和 VOL图 6-2 接收器 VOH 和 VOL

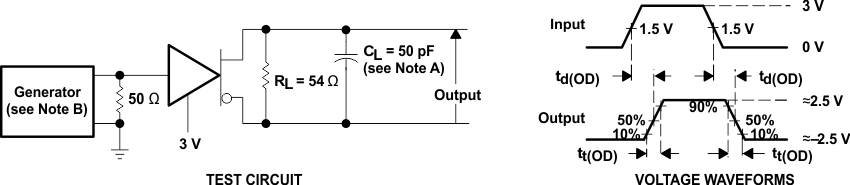

SN65176B SN75176B 驱动器测试电路和电压波形
A. CL 包括探头和夹具电容。
B. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 1MHz，50% 占空比，tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
图 6-3 驱动器测试电路和电压波形

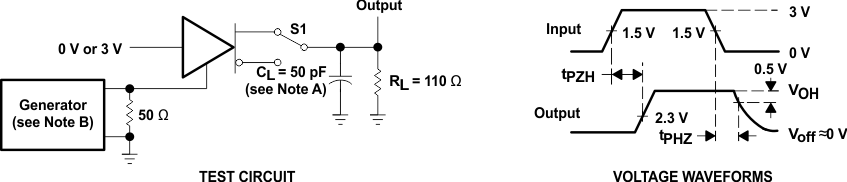

SN65176B SN75176B 驱动器测试电路和电压波形
A. CL 包括探头和夹具电容。
B. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 1MHz，50% 占空比，tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
图 6-4 驱动器测试电路和电压波形

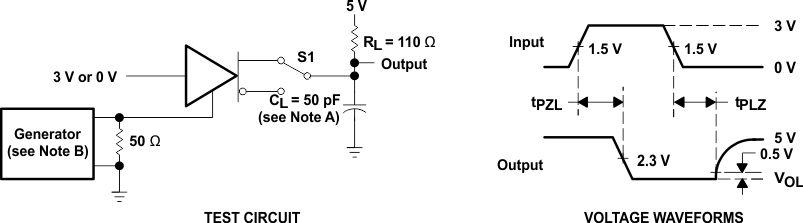

SN65176B SN75176B 驱动器测试电路和电压波形
A. CL 包括探头和夹具电容。
B. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 1MHz，50% 占空比，tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
图 6-5 驱动器测试电路和电压波形

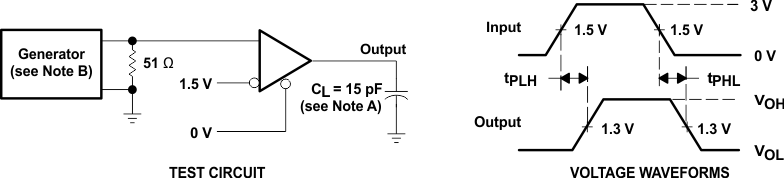

SN65176B SN75176B 接收器测试电路和电压波形
A. CL 包括探头和夹具电容。
B. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 1MHz，50% 占空比，tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
图 6-6 接收器测试电路和电压波形

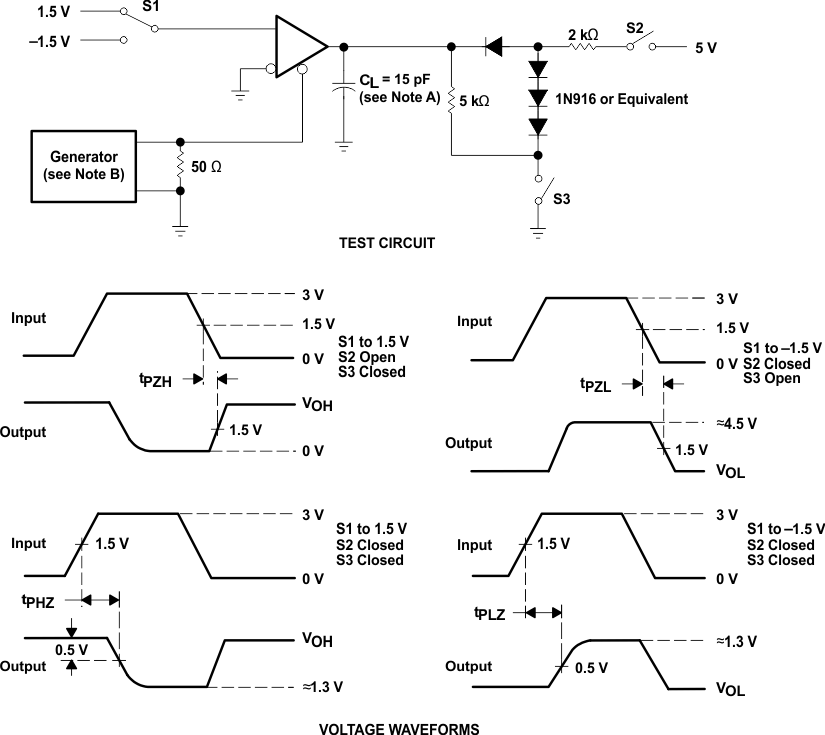

SN65176B SN75176B 接收器测试电路和电压波形
A. CL 包括探头和夹具电容。
B. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 1MHz，50% 占空比，tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
图 6-7 接收器测试电路和电压波形
