ZHCSWI7O May   1999  – July 2025 SN74LV4052A

PRODUCTION DATA

  1.   1
  2. 1 特性
  3. 2 应用
  4. 3 说明
  5. 4 引脚配置和功能
  6. 5 规格
    1. 5.1  绝对最大额定值
    2. 5.2  ESD 等级
    3. 5.3  热性能信息：SN74LV4052A
    4. 5.4  建议运行条件
    5. 5.5  电气特性
    6. 5.6  计时特点 VCC = 2.5V ± 0.2V
    7. 5.7  计时特点 VCC = 3.3V ± 0.3V
    8. 5.8  计时特点 VCC = 5V ± 0.5V
    9. 5.9  AC 特性
    10. 5.10 典型特性
  7. 6 参数测量信息
  8. 7 详细说明
    1. 7.1 概述
    2. 7.2 功能方框图
    3. 7.3 特性说明
    4. 7.4 器件功能模式
  9. 8 应用和实施
    1. 8.1 应用信息
    2. 8.2 典型应用
      1. 8.2.1 设计要求
      2. 8.2.2 详细设计过程
      3. 8.2.3 应用曲线
    3. 8.3 电源相关建议
    4. 8.4 布局
      1. 8.4.1 布局指南
      2. 8.4.2 布局示例
  10. 9 器件和文档支持
    1. 9.1 文档支持
      1. 9.1.1 相关文档
    2. 9.2 接收文档更新通知
    3. 9.3 支持资源
    4. 9.4 商标
    5. 9.5 静电放电警告
    6. 9.6 术语表
  11. 10修订历史记录
  12. 11机械、封装和可订购信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • PW|16
  • DB|16
  • DYY|16
  • NS|16
  • RGY|16
  • N|16
  • D|16
  • DGV|16
散热焊盘机械数据 (封装 | 引脚)
订购信息

6 参数测量信息

SN74LV4052A 导通电阻测试电路图 6-1 导通电阻测试电路

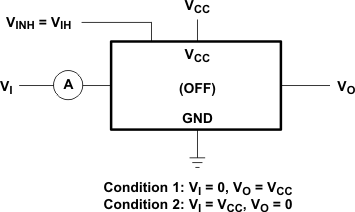

SN74LV4052A 关断状态开关漏电流测试电路图 6-2 关断状态开关漏电流测试电路
SN74LV4052A 导通状态开关漏电流测试电路图 6-3 导通状态开关漏电流测试电路
SN74LV4052A 传播延迟时间，信号输入到信号输出图 6-4 传播延迟时间，信号输入到信号输出
SN74LV4052A 切换时间（tPZL、tPLZ、tPZH、tPHZ），对信号输出的控制图 6-5 切换时间（tPZL、tPLZ、tPZH、tPHZ），对信号输出的控制
SN74LV4052A 频率响应（开关导通）图 6-6 频率响应（开关导通）
SN74LV4052A 任何两个开关之间的串扰电阻图 6-7 任何两个开关之间的串扰电阻

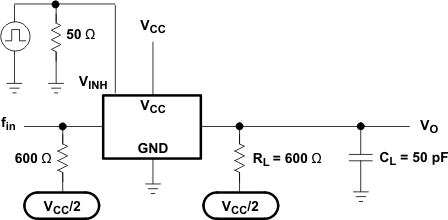

SN74LV4052A 控制输入和开关输出之间的串扰图 6-8 控制输入和开关输出之间的串扰
SN74LV4052A 馈通衰减（开关关闭）图 6-9 馈通衰减（开关关闭）

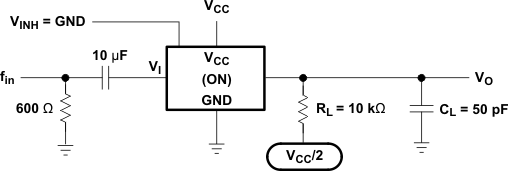

SN74LV4052A 正弦波失真图 6-10 正弦波失真
