7.1.1.1 带电插入/无干扰上电/断电

德州仪器 (TI) 提供的 SN65MLVD040 系列产品提供无干扰脉冲上电/断电功能，可防止器件的 M-LVDS 输出在上电或断电事件期间开启。当器件物理连接到 M-LVDS 多点总线且 VCC 正在变化时，这在带电插入应用中尤为重要。

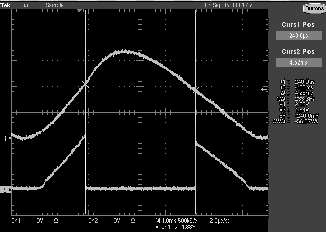

虽然这些器件的 M-LVDS 接口在上电/断电时无干扰，但接收器输出结构并非如此。图 7-2 显示了当 VCC（通道 1）变化时接收器输出引脚 R（通道 2）的性能。

SN65MLVD040 M-LVDS 接收器输出：VCC（通道 1），R 引脚（通道 2）图 7-2 M-LVDS 接收器输出：VCC（通道 1），R 引脚（通道 2）

R 引脚上的干扰与 RE 电压无关。通过在 VCC 达到稳定状态值之前暂停运行的电源时序或系统要求，可以解决该干扰引起的所有复杂情况或问题。
