6 参数测量信息

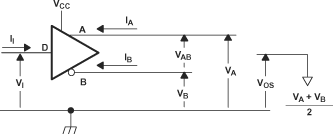

SN65MLVD040 驱动器电压和电流定义图 6-1 驱动器电压和电流定义
SN65MLVD040 差分输出电压测试电路
所有电阻器的容差均为 1%。
图 6-2 差分输出电压测试电路
SN65MLVD040 驱动器共模输出电压的测试电路和定义
A. 所有输入脉冲均由具有以下特性的发生器提供：tr 或 tf ≤ 1ns，脉冲频率 = 1MHz，占空比 = 50 ±5%。
B. C1、C2 和 C3 包括距离 D.U.T. 2cm 范围内的仪表和设备电容，容差为 ±20%。
C. R1 和 R2 是金属膜，表面贴装，容差为 ±1%，位于距离 D.U.T. 的 2cm 范围内。
D. VOS(PP) 测量是在测试设备上使用 –3dB 带宽以至少 1GHz 的频率执行的。
图 6-3 驱动器共模输出电压的测试电路和定义
SN65MLVD040 驱动器短路测试电路图 6-4 驱动器短路测试电路
SN65MLVD040 差分输出信号的驱动器测试电路、时序和电压定义
A. 所有输入脉冲均由具有以下特性的发生器提供：tr 或 tf ≤ 1ns，频率 = 1MHz，占空比 = 50 ±5%。
B. C1、C2 和 C3 包括距离 D.U.T. 2cm 范围内的仪表和设备电容，容差为 ±20%。
C. R1 是金属膜，表面贴装，容差为 ±1%，位于距离 D.U.T. 的 2cm 范围内。
D. 测量是在测试设备上使用 –3dB 带宽以至少 1GHz 的频率执行的。
图 6-5 差分输出信号的驱动器测试电路、时序和电压定义

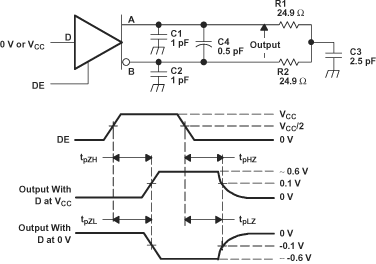

SN65MLVD040 驱动器启用和禁用时间电路和定义
A. 所有输入脉冲均由具有以下特性的发生器提供：tr 或 tf ≤ 1ns，频率 = 1MHz，占空比 = 50 ±5%。
B. C1、C2、C3 和 C4 包括距离 D.U.T. 2cm 范围内的仪表和设备电容，容差为 ±20%。
C. R1 和 R2 是金属膜，表面贴装，容差为 ±1%，位于距离 D.U.T. 的 2cm 范围内。
D. 测量是在测试设备上使用 –3dB 带宽以至少 1GHz 的频率执行的。
图 6-6 驱动器启用和禁用时间电路和定义
SN65MLVD040 最大稳定状态输出电压图 6-7 最大稳定状态输出电压
SN65MLVD040 驱动器抖动测量波形
A. 所有输入脉冲由带有插件 E4832A 的 Agilent 81250 并行 BERT 激励系统提供。
B. 逐周期测量在运行 TDSJIT3 应用软件的 TEK TDS6604 上执行。
C. 所有其他抖动测量均使用 Agilent Infiniium DCA-J 86100C 数字通信分析仪执行。
D. 周期抖动和周期间抖动是使用 125MHz 50 ±1% 占空比时钟输入测量的。对 75K 个样本进行测量。
E. 确定性抖动和随机抖动使用 250Mbps 215–1 PRBS 输入进行测量。在 BER = 10-12 的情况下测量。
图 6-8 驱动器抖动测量波形
SN65MLVD040 接收器电压和电流定义图 6-9 接收器电压和电流定义
表 6-1 1 类接收器输入阈值测试电压
施加的电压 产生的差分
输入电压		 产生的共模
输入电压		 接收器
输出(1)
VIA VIB VID VIC
2.400 0.000 2.400 1.200 H
0.000 2.400 -2.400 1.200 L
3.400 3.365 0.035 3.3825 H
3.365 3.400 -0.035 3.3825 L
-0.965 -1 0.035 -0.9825 H
-1 -0.965 -0.035 -0.9825 L
(1) H = 高电平，L = 低电平，输出状态假设接收器已启用 (RE = L)
表 6-2 2 类接收器输入阈值测试电压
施加的电压 产生的差分
输入电压		 产生的共模
输入电压		 接收器
输出(1)
VIA VIB VID VIC
2.400 0.000 2.400 1.200 H
0.000 2.400 -2.400 1.200 L
3.400 3.265 0.135 3.3325 H
3.4000 3.335 0.065 3.3675 L
-0.865 -1 0.135 -0.9325 H
-0.935 -1 0.065 -0.9675 L
(1) H = 高电平，L = 低电平，输出状态假设接收器已启用 (RE = L)

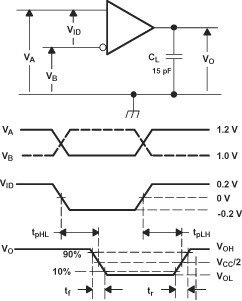

SN65MLVD040 接收器时序测试电路和波形
A. 所有输入脉冲均由具有以下特性的发生器提供：tr 或 tf ≤ 1ns，频率 = 1MHz，占空比 = 50 ±5%。CL 是容差为 20% 的低损耗陶瓷表面贴装电容器和 D.U.T. 2cm 范围内设备电容的组合。
B. 测量是在测试设备上使用 –3dB 带宽以至少 1GHz 的频率执行的。
图 6-10 接收器时序测试电路和波形
SN65MLVD040 接收器启用/禁用时间测试电路和波形
A. 所有输入脉冲均由具有以下特性的发生器提供：tr 或 tf≤ 1ns，频率 = 1MHz，占空比 = 50 ±5%。
B. RL 容差为 1%，金属膜，表面贴装，位于距离 D.U.T. 的 2cm 范围内。
C. CL 是距离 DUT 2cm 范围内的仪表和设备电容，容差为 ±20%。测量是在测试设备上使用 –3dB 带宽以至少 1GHz 的频率执行的。
图 6-11 接收器启用/禁用时间测试电路和波形
SN65MLVD040 接收器抖动测量波形
A. 所有输入脉冲由带有插件 E4832A 的 Agilent 81250 并行 BERT 激励系统提供。
B. 逐周期测量在运行 TDSJIT3 应用软件的 TEK TDS6604 上执行。
C. 所有其他抖动测量均使用 Agilent Infiniium DCA-J 86100C 数字通信分析仪执行。
D. 周期抖动和周期间抖动是使用 125MHz 50 ±1% 占空比时钟输入测量的。对 75K 个样本进行测量。
E. 确定性抖动和随机抖动使用 250Mbps 215–1 PRBS 输入进行测量。在 BER = 10-12 的情况下测量。
图 6-12 接收器抖动测量波形
