8.2.1.3 应用曲线

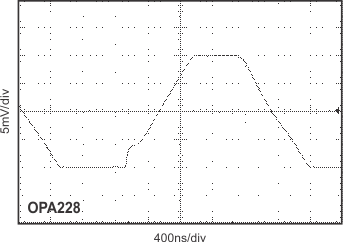

GUID-E8AD46E9-5B3E-4413-B661-C8BE63B58009-low.gif图 8-4 大信号阶跃响应，G = 2，CLOAD = 100pF，输入信号 = 5Vp-p

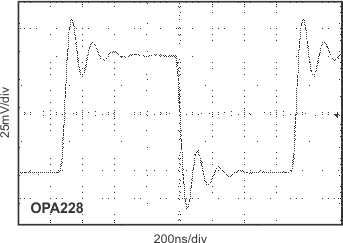

GUID-CD16C940-091C-4214-9E67-68DAD34E103D-low.gif图 8-6 小信号阶跃响应，G = 2，CLOAD = 100pF，输入信号 = 50mVp-p。
GUID-FAF6DD5F-AC86-40F4-AE9D-D85702E207C9-low.gif图 8-5 大信号阶跃响应，G = –2，CLOAD = 100pF，输入信号 = 5Vp-p
GUID-EA4C5714-1DF5-44EA-A557-640B6426BC25-low.gif图 8-7 小信号阶跃响应，G = –2，CLOAD = 100pF，输入信号 = 50mVp-p。
