ADC 驱动器的输入缓冲器和保护

节 8.2.1.1 展示了使用 THP210OPA2206 配置为 ADC 驱动器的输入缓冲器。OPA2206 具有高直流精度和低噪声,是精密信号链调理的理想选择。放大器的低输入偏置使输出阻抗较高的传感器产生的直流误差最小。集成的输入过压保护可防止由于输入故障条件(信号超出 OPA2206 的电源电压范围)或输入短接至更高的电源轨而损坏信号链。更多有关设计精密 ADC 驱动器的信息,请参阅 THP210

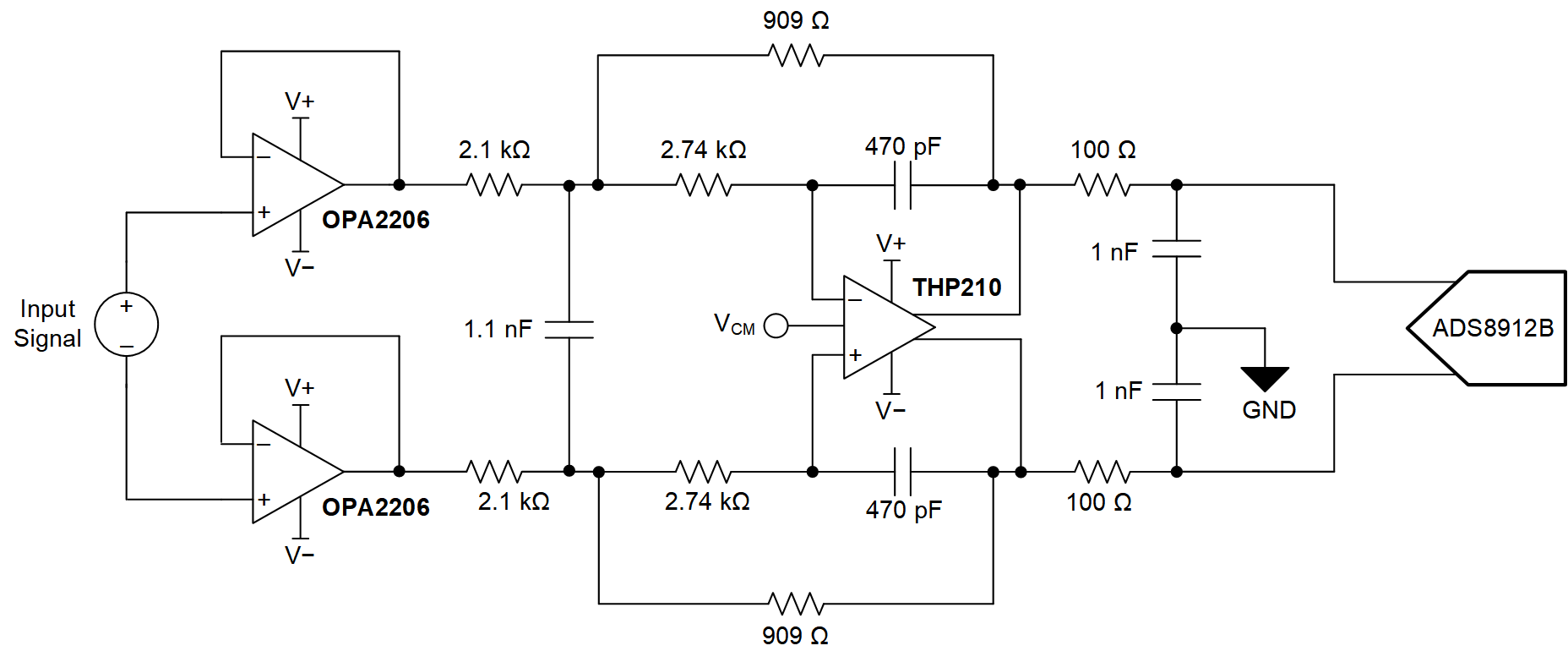

GUID-20210323-CA0I-LP8S-KCVX-R165XH6GTXFB-low.png图 8-5 OPA2206 配置为输入信号链缓冲器
