5.8 典型特性

TA = +25°C，VS = ±15V，且 RL = 2kΩ（除非另有说明）

OPA1662 OPA1664 输入电压噪声密度和输入电流噪声密度与频率间的关系

图 5-1 输入电压噪声密度和输入电流噪声密度与频率间的关系
OPA1662 OPA1664 电压噪声与源阻抗间的关系

图 5-3 电压噪声与源阻抗间的关系
OPA1662 OPA1664 增益和相位与频率间的关系

图 5-5 增益和相位与频率间的关系

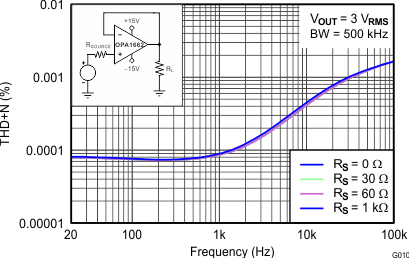

OPA1662 OPA1664 THD+N 比与频率间的关系

图 5-7 THD+N 比与频率间的关系
OPA1662 OPA1664 THD+N 比与频率间的关系

图 5-9 THD+N 比与频率间的关系
OPA1662 OPA1664 THD+N 比与频率间的关系

图 5-11 THD+N 比与频率间的关系
OPA1662 OPA1664 THD+N 比与输出幅值间的关系

图 5-13 THD+N 比与输出幅值间的关系
OPA1662 OPA1664 通道隔离与频率间的关系

图 5-15 通道隔离与频率间的关系

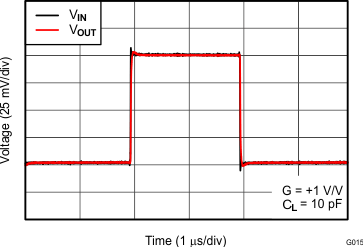

OPA1662 OPA1664 小信号阶跃响应

图 5-17 小信号阶跃响应
OPA1662 OPA1664 小信号阶跃响应

图 5-19 小信号阶跃响应

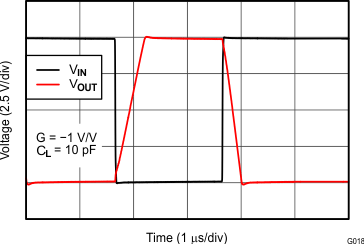

OPA1662 OPA1664 大信号阶跃响应

图 5-21 大信号阶跃响应
OPA1662 OPA1664 大信号阶跃响应

图 5-23 大信号阶跃响应
OPA1662 OPA1664 小信号过冲与容性负载间的关系

图 5-25 小信号过冲与容性负载间的关系
OPA1662 OPA1664 小信号过冲与容性负载间的关系

图 5-27 小信号过冲与容性负载间的关系

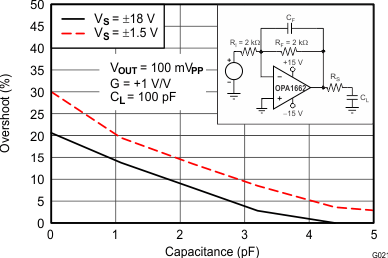

OPA1662 OPA1664 小信号过冲与反馈电容器间的关系

图 5-29 小信号过冲与反馈电容器间的关系
OPA1662 OPA1664 相位裕度与容性负载间的关系

图 5-31 相位裕度与容性负载间的关系

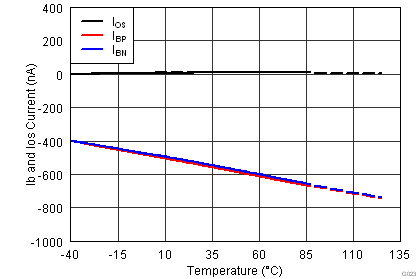

OPA1662 OPA1664 IB 和 IOS 与温度间的关系

图 5-33 IB 和 IOS 与温度间的关系
OPA1662 OPA1664 电源电流与温度间的关系

图 5-35 电源电流与温度间的关系
OPA1662 OPA1664 短路电流与温度间的关系

图 5-37 短路电流与温度间的关系
OPA1662 OPA1664 正过载恢复

图 5-39 正过载恢复
OPA1662 OPA1664 开环输出阻抗与频率间的关系

图 5-41 开环输出阻抗与频率间的关系
OPA1662 OPA1664 0.1Hz 至 10Hz 噪声

图 5-2 0.1Hz 至 10Hz 噪声
OPA1662 OPA1664 最大输出电压与频率间的关系

图 5-4 最大输出电压与频率间的关系
OPA1662 OPA1664 闭环增益与频率间的关系

图 5-6 闭环增益与频率间的关系
OPA1662 OPA1664 THD+N 比与频率间的关系

图 5-8 THD+N 比与频率间的关系
OPA1662 OPA1664 THD+N 比与频率间的关系

图 5-10 THD+N 比与频率间的关系
OPA1662 OPA1664 THD+N 比与频率间的关系

图 5-12 THD+N 比与频率间的关系
OPA1662 OPA1664 互调失真与输出幅值间的关系

图 5-14 互调失真与输出幅值间的关系
OPA1662 OPA1664 CMRR 和 PSRR 与频率间的关系（以输入为基准）

图 5-16 CMRR 和 PSRR 与频率间的关系（以输入为基准）

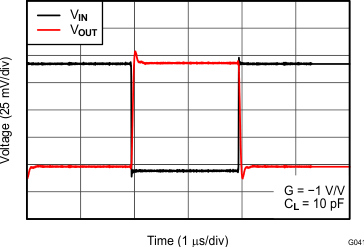

OPA1662 OPA1664 小信号阶跃响应

图 5-18 小信号阶跃响应
OPA1662 OPA1664 小信号阶跃响应

图 5-20 小信号阶跃响应
OPA1662 OPA1664 大信号阶跃响应

图 5-22 大信号阶跃响应
OPA1662 OPA1664 大信号阶跃响应

图 5-24 大信号阶跃响应
OPA1662 OPA1664 小信号过冲与容性负载间的关系

图 5-26 小信号过冲与容性负载间的关系
OPA1662 OPA1664 小信号过冲与容性负载间的关系

图 5-28 小信号过冲与容性负载间的关系
OPA1662 OPA1664 过冲百分比与容性负载间的关系

图 5-30 过冲百分比与容性负载间的关系
OPA1662 OPA1664 开环增益与温度间的关系

图 5-32 开环增益与温度间的关系
OPA1662 OPA1664 IB 和 IOS 与共模电压间的关系

图 5-34 IB 和 IOS 与共模电压间的关系
OPA1662 OPA1664 电源电流与电源电压间的关系

图 5-36 电源电流与电源电压间的关系

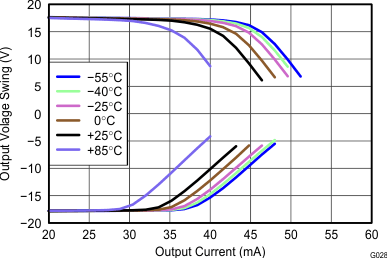

OPA1662 OPA1664 输出电压与输出电流间的关系

图 5-38 输出电压与输出电流间的关系
OPA1662 OPA1664 负过载恢复

图 5-40 负过载恢复
OPA1662 OPA1664 无相位反转

图 5-42 无相位反转
