ZHCSGJ5 May 2017 LMV931-N-Q1 , LMV932-N-Q1 , LMV934-N-Q1
PRODUCTION DATA.
6.11 典型特征
除非另有说明，否则 VS = 5V，单电源，TA = 25°C。

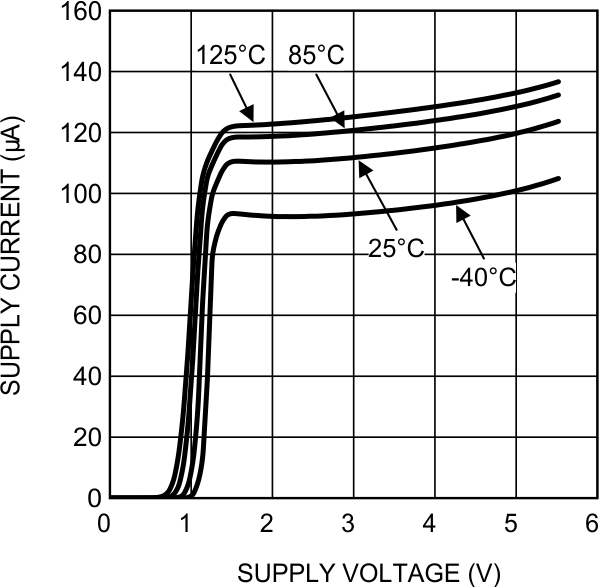

Figure 1. 电源电流与电源电压间的关系 (LMV931-N)

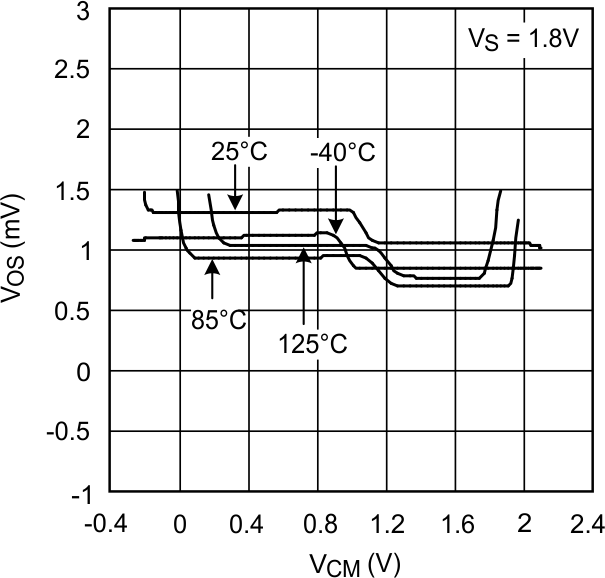

Figure 3. 失调电压与共模范围间的关系

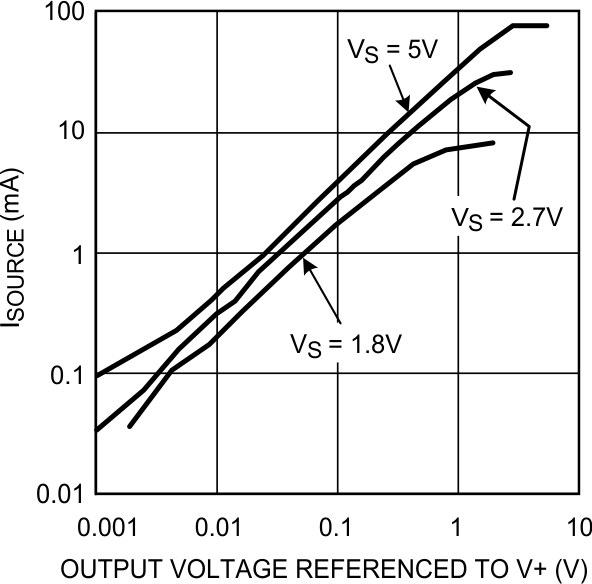

Figure 5. 拉电流与输出电压间的关系

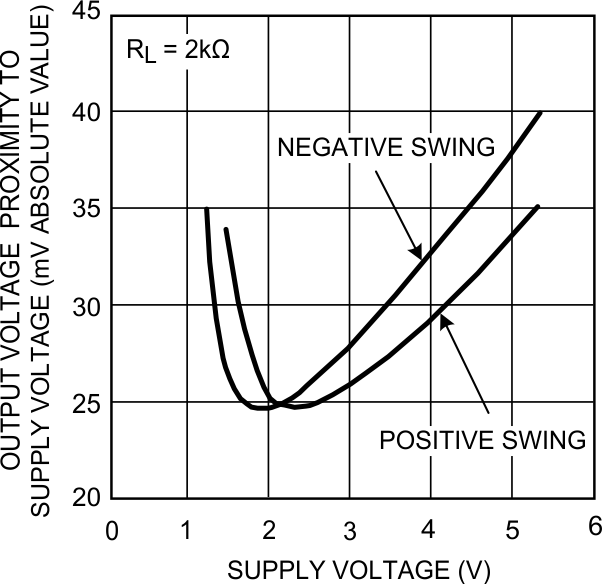

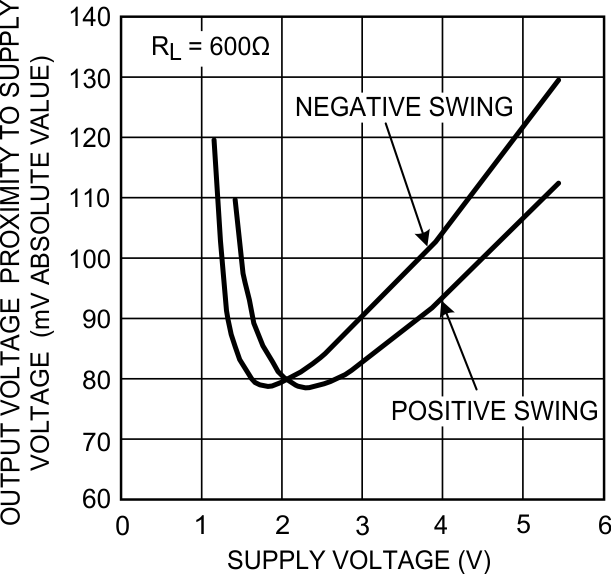

Figure 7. 输出电压摆幅与电源电压间的关系

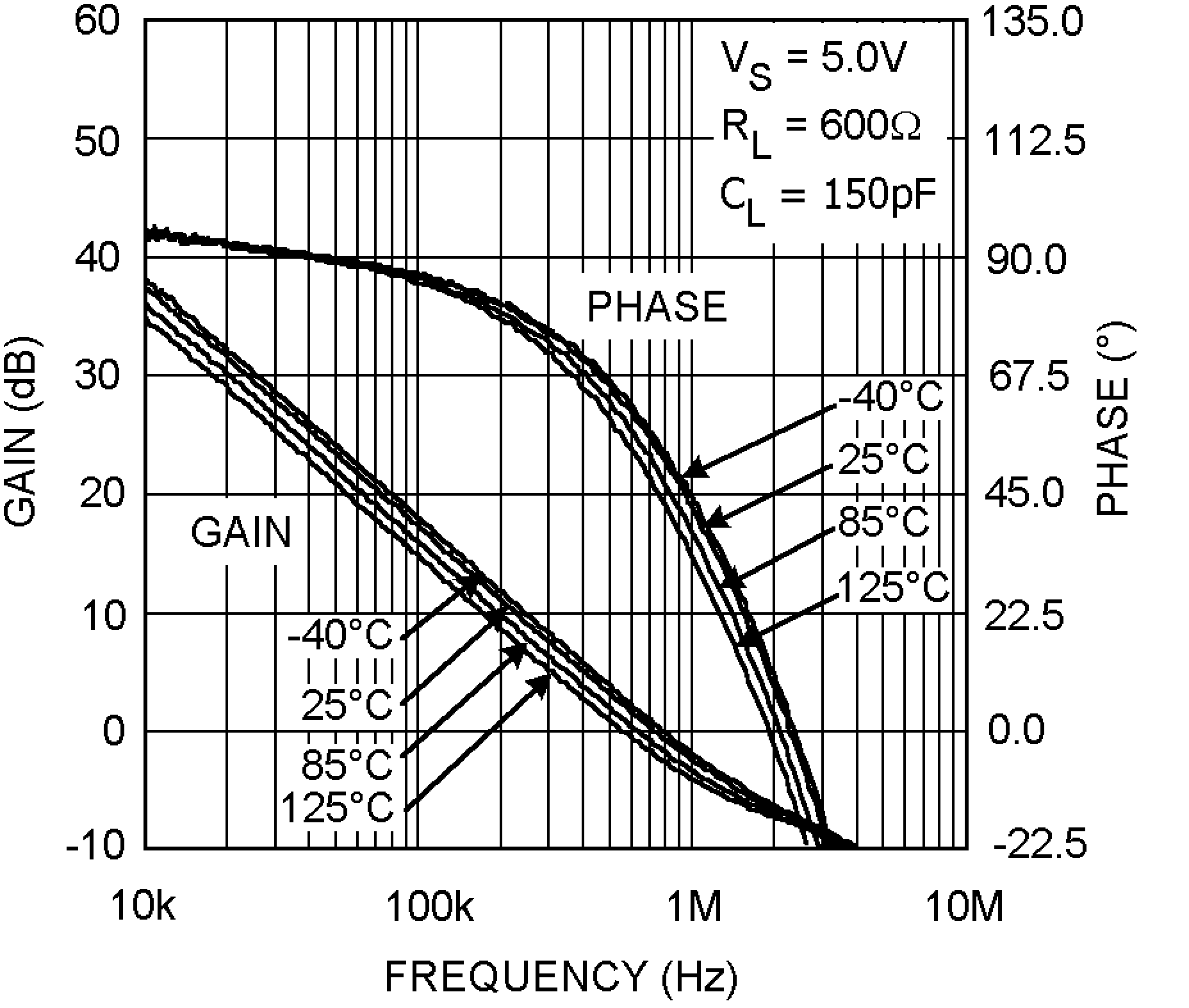

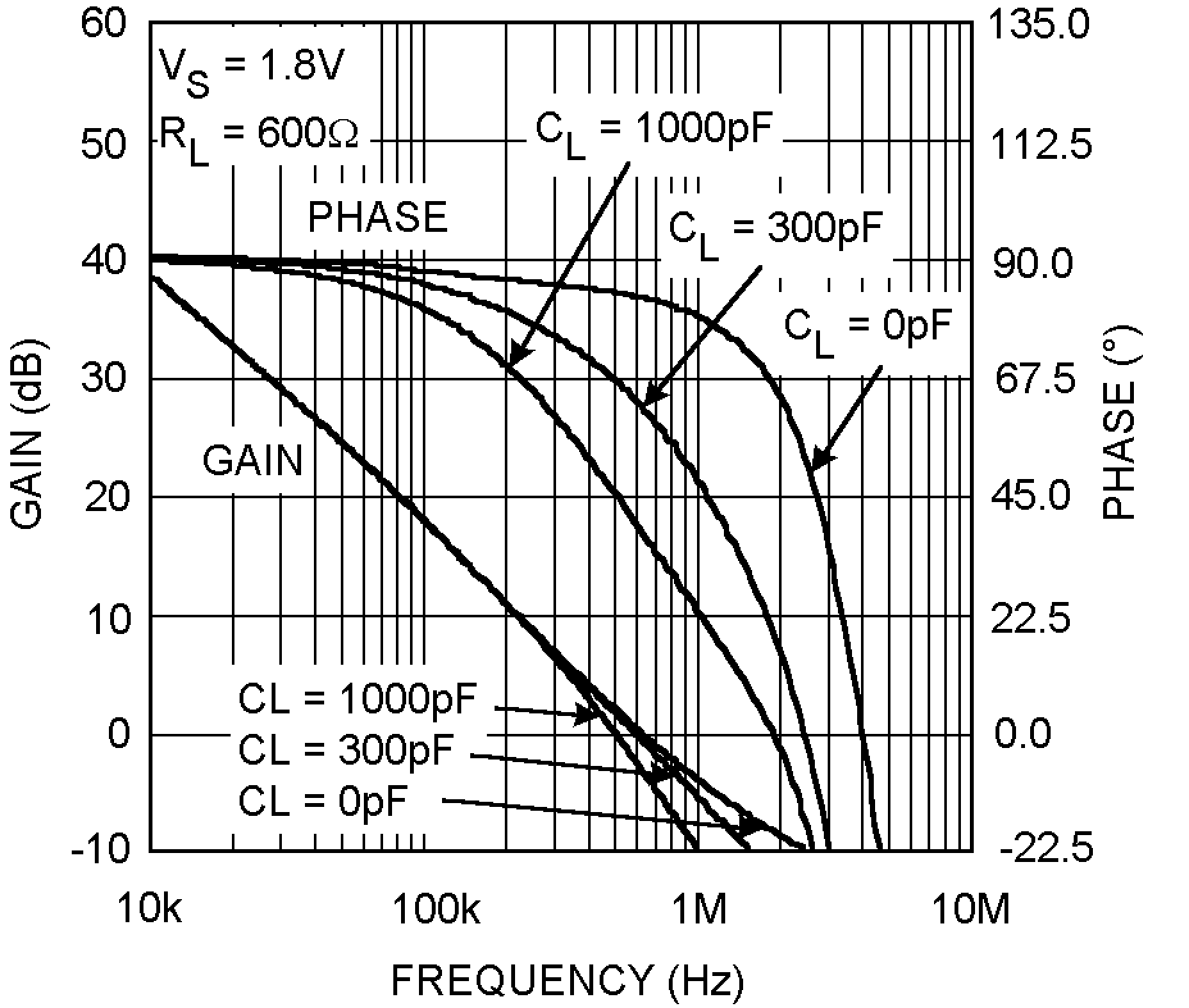

Figure 9. 增益和相位与频率间的关系

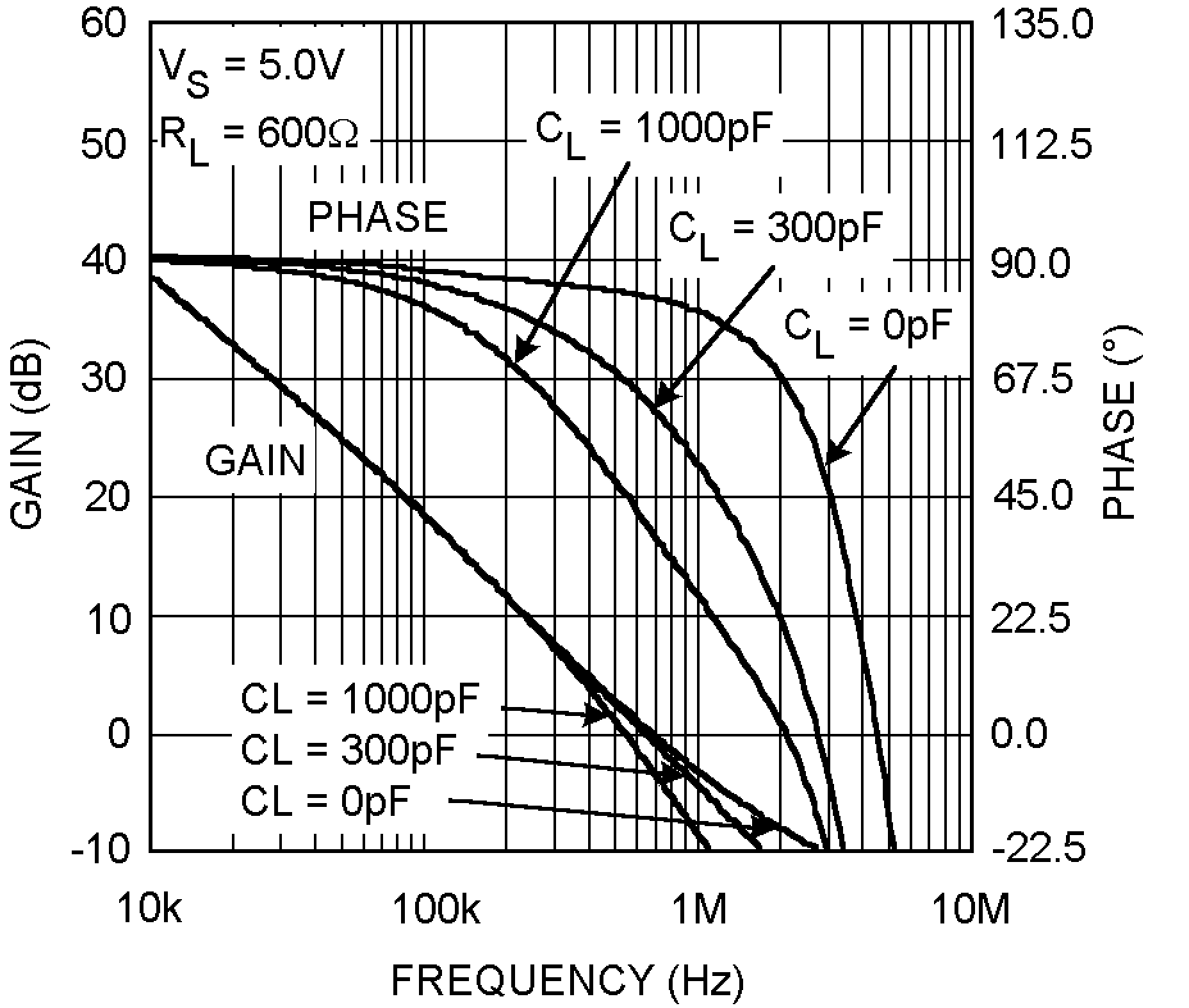

Figure 11. 增益和相位与频率间的关系

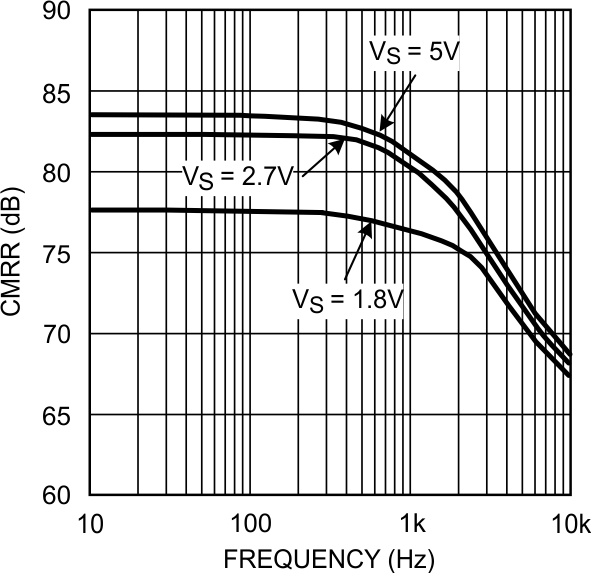

Figure 13. CMRR 与频率间的关系

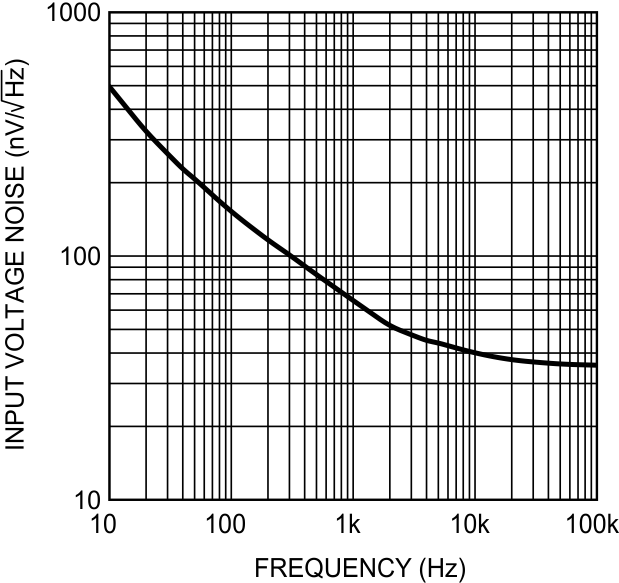

Figure 15. 输入电压噪声与频率间的关系

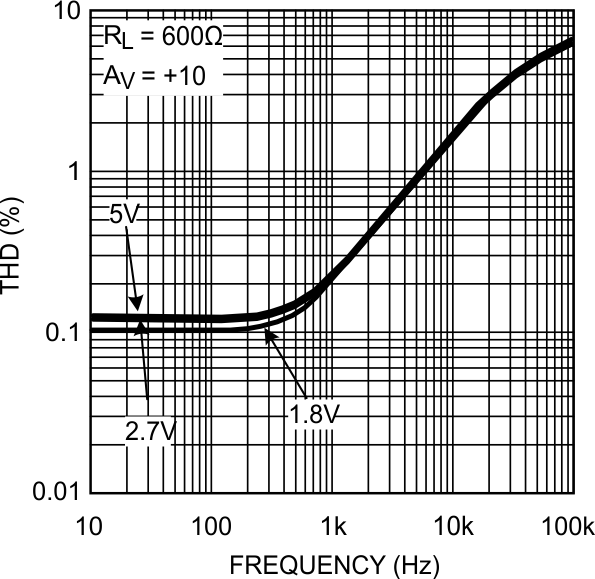

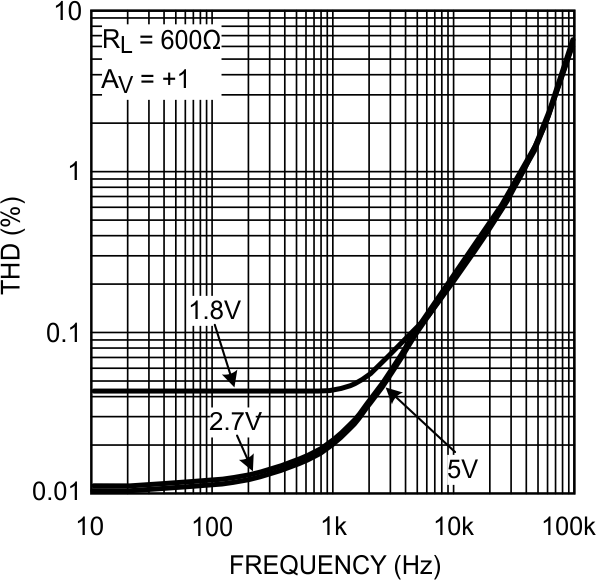

Figure 17. THD 与频率间的关系

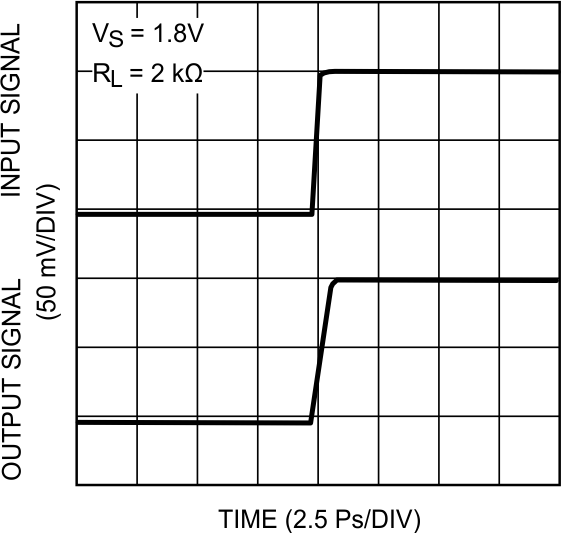

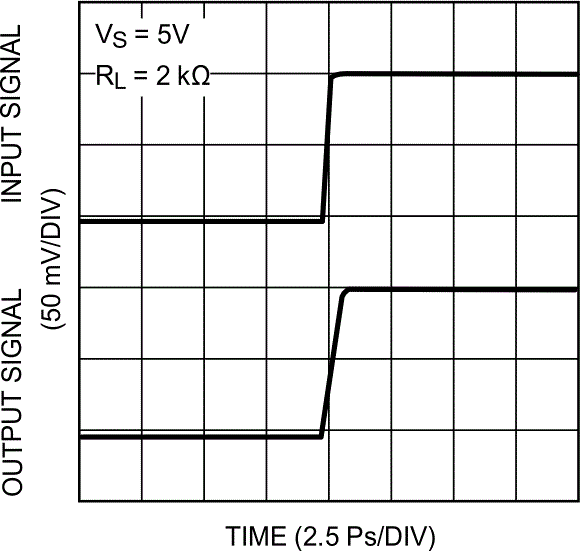

Figure 21. 小信号同相响应

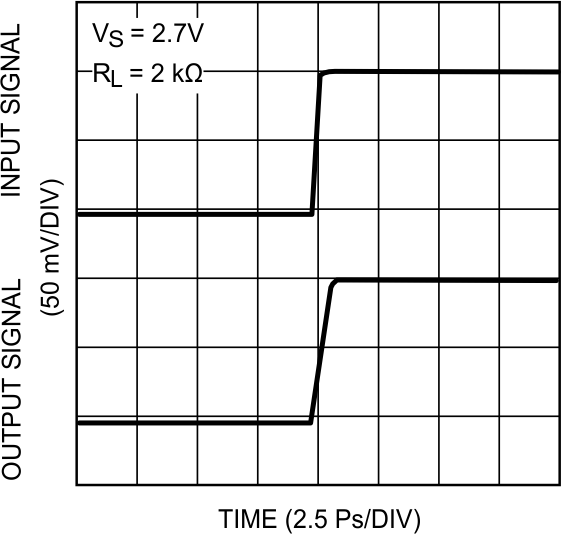

Figure 23. 小信号同相响应
Figure 25. 大信号同相响应

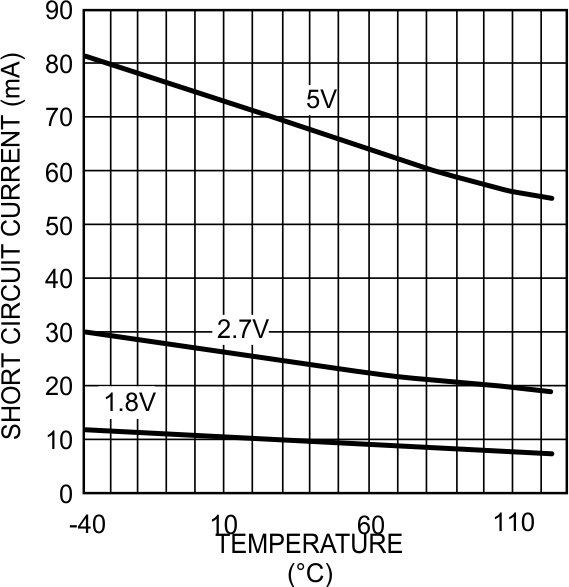

Figure 27. 短路电流与温度间的关系（灌电流）

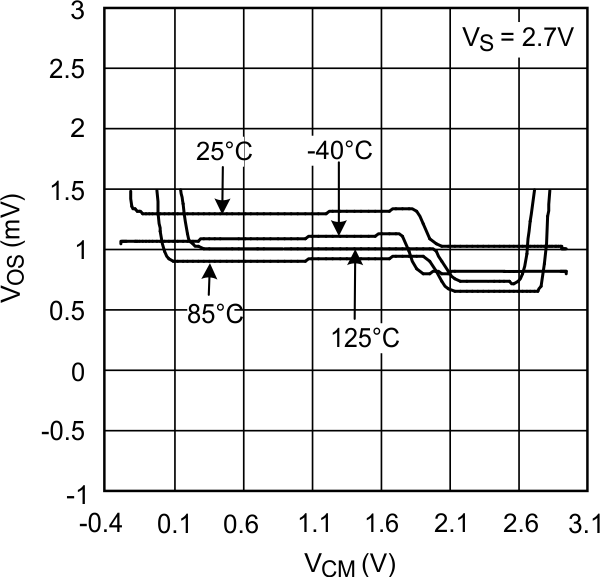

Figure 2. 失调电压与共模范围间的关系

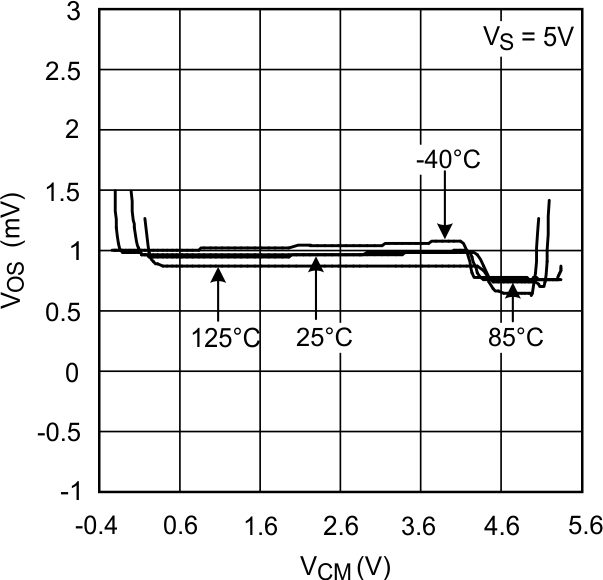

Figure 4. 失调电压与共模范围间的关系

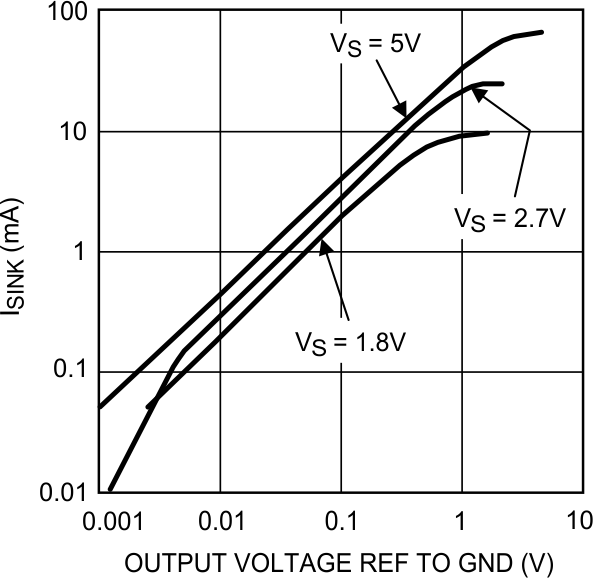

Figure 6. 灌电流与输出电压间的关系
Figure 8. 输出电压摆幅与电源电压间的关系

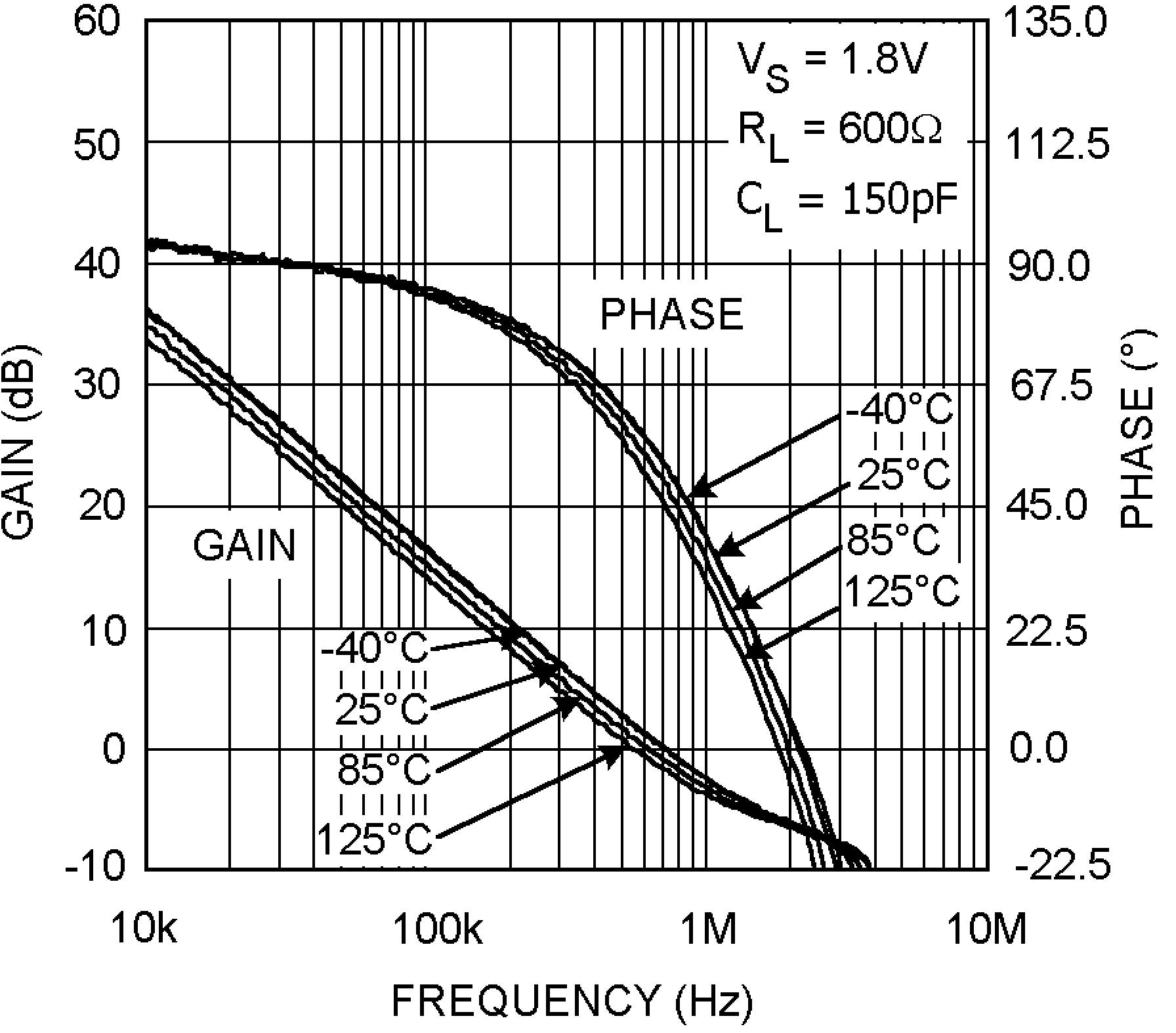

Figure 10. 增益和相位与频率间的关系
Figure 12. 增益和相位与频率间的关系

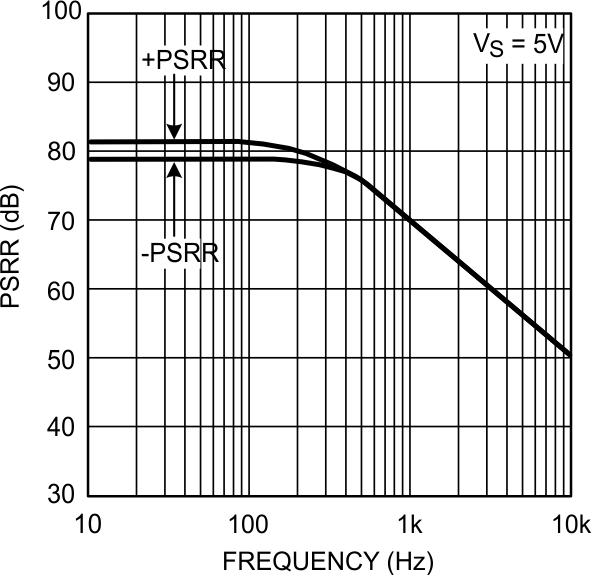

Figure 14. PSRR 与频率间的关系

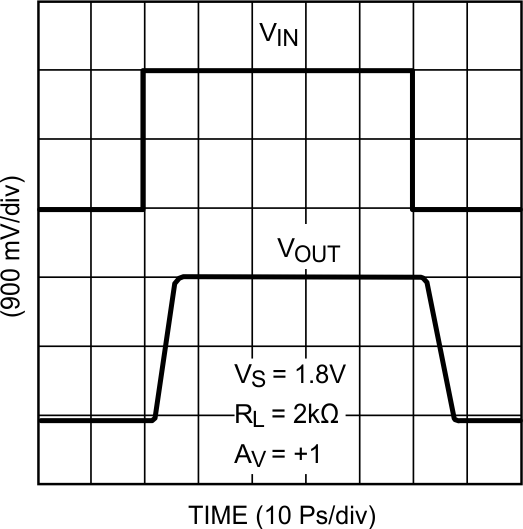

Figure 16. 输入电流噪声与频率间的关系
Figure 18. THD 与频率间的关系
Figure 22. 小信号同相响应

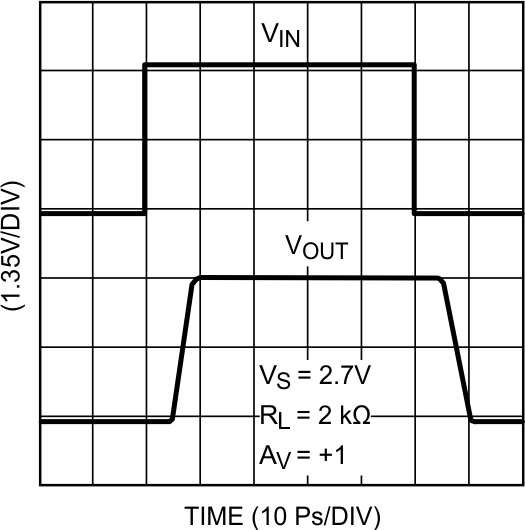

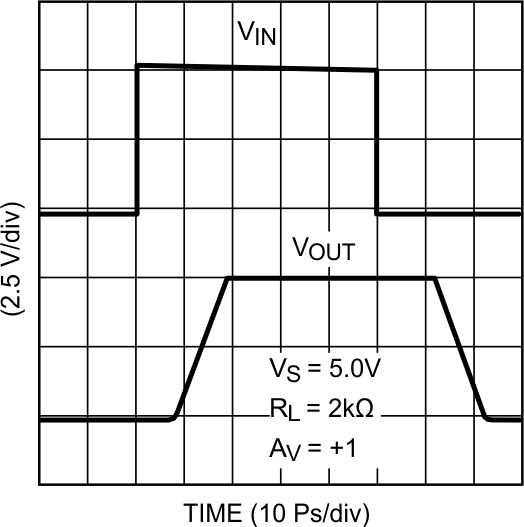

Figure 24. 大信号同相响应
Figure 26. 大信号同相响应

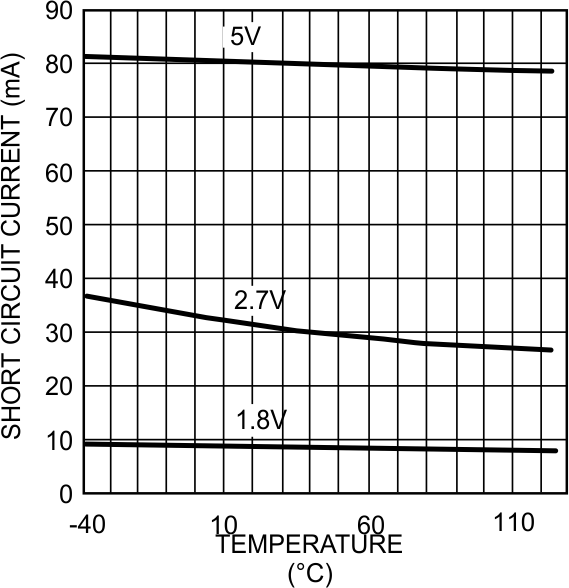

Figure 28. 短路电流与温度间的关系（拉电流）
