8.1.1 具有轨至地输出摆幅的半波整流器

由于 LMV61x 输入共模范围同时包括正电源轨和负电源轨，并且输出也可以摆动到任一电源轨，因此在任一方向实现半波整流器功能都非常容易。所需要的只是两个外部电阻器；不需要二极管和匹配的电阻器。半波整流器可提供正向或负向输出，具体取决于电路布局。

在Figure 30 中，电路以地为参考，而在Figure 31 中，电路偏置于正电源。这些配置可实现半波整流器，因为 LMV61x 无法响应输入波形的一半。之所以无法响应输入波形的一半，是因为放大器无法将输出摆动到任一电源轨之外。所以，在这半个周期，输出会脱离。然而，在另半个周期内，放大器可以实现半波，且峰值可与总电源电压相等。RI 必须足够大以便不加载 LMV61x。

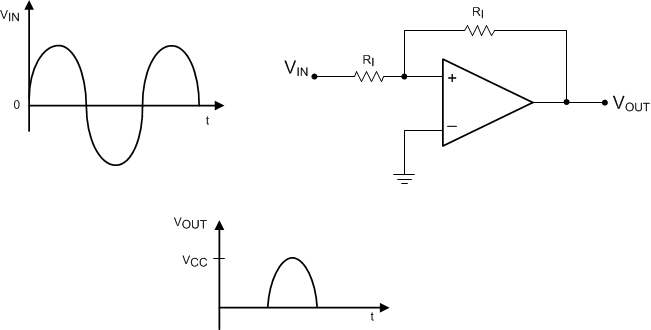

LMV611 LMV612 LMV614 half_wave_rect_output_swing_ref_gro.gifFigure 30. 半波整流器的轨至地输出摆幅以地为参考

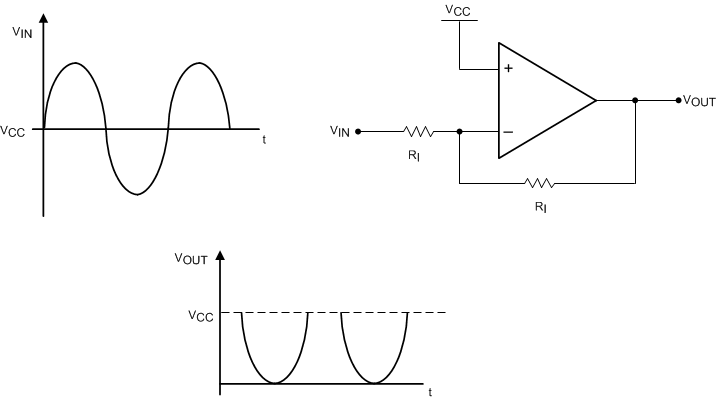

LMV611 LMV612 LMV614 half_wave_rect_neg_output_ref_vcc.gifFigure 31. 半波整流器的负向输出以 VCC 为参考
