3 说明

LMR51420 是一款简单易用的宽 VIN SIMPLE SWITCHER® 电源转换器同步降压转换器，能够驱动高达 2A 的负载电流。该器件具有 4.5 V 至 36V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。

LMR51420 以 500kHz 和 1.1MHz 的开关频率运行，支持使用相对较小的电感器，以实现更好的解决方案尺寸。该器件具有可在轻负载时实现高效率的 PFM 版本和实现恒定频率的 FPWM 版本，并可在整个负载范围内实现低输出电压纹波。软启动和补偿电路在内部实现，从而更大限度地减少了器件所用的外部元件。

该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。LMR51420 采用 6 引脚 SOT-23 封装。

封装信息
器件型号封装(1)封装尺寸（标称值）
LMR51420DBV (SOT-23, 6)2.90mm × 1.60mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

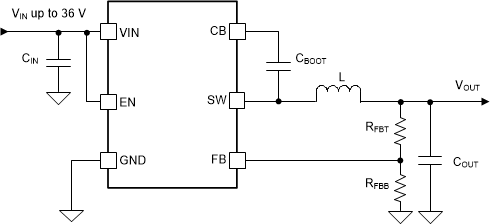

GUID-B4691204-6D55-4A86-ABA1-F13DAFDEEF6A-low.gif简化原理图
效率与输出电流间的关系，VOUT = 5V，500kHz
