11.1 卷带包装信息

LMR36510
器件 封装
类型		 封装图 引脚 SPQ 卷带
直径 (mm)		 卷带
宽度 W1 (mm)		 A0
(mm)		 B0
(mm)		 K0
(mm)		 P1
(mm)		 W
(mm)		 Pin1
象限
LMR36510ADDAR SO PowerPAD DDA 8 2500 330 12.4 6.4 5.2 2.1 8 12 Q1
LMR36510FADDAR SO PowerPAD DDA 8 2500 330 12.4 6.4 5.2 2.1 8 12 Q1

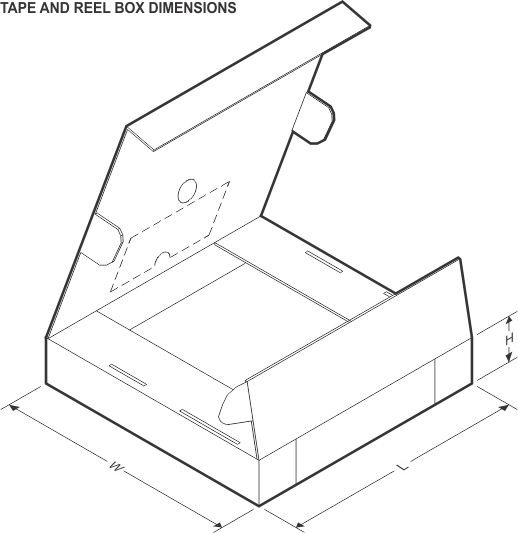

LMR36510
器件 封装类型 封装图 引脚 SPQ 长度 (mm) 宽度 (mm) 高度 (mm)
LMR36510ADDAR SO PowerPAD DDA 8 2500 353 353 36
LMR36510FADDAR SO PowerPAD DDA 8 2500 353 353 36
