3 说明

LMR16030 是一款带有集成型高侧 MOSFET 的 60V、3A SIMPLE SWITCHER 降压稳压器。该器件具有 4.3V 至 60V 的宽输入范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器在睡眠模式下的静态电流为 40μA，非常适合电池供电型系统。它在关断模式下具有 1μA 的超低电流，可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外，该器件还内置多种保护特性：逐周期电流限制保护、应对功耗过大的热感测和热关断保护、以及输出过压保护。

LMR16030 采用焊盘外露的 8 引脚 HSOIC 封装，可实现低热阻。

新产品 LM76003 需要很少的外部元件，引脚分配设计可简化 PCB 布局，提供更好的 EMI 和热性能。请参阅器件比较表以比较规格。

器件信息
器件型号 封装(1) 封装尺寸（标称值）
LMR16030PDDAR
（电源正常）		 HSOIC (8) 4.89mm x 3.90mm
LMR16030SDDAR
（软启动）		 HSOIC (8) 4.89mm x 3.90mm
(1) 如需了解所有可用封装，请参见数据表末尾的可订购产品附录。
GUID-EB834802-8A5A-429C-890B-07E52361B8E6-low.gif简化版原理图 (LMR16030S)

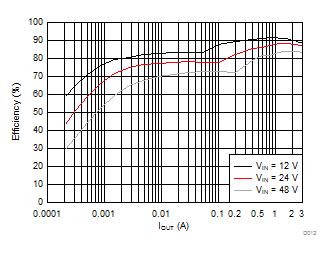

GUID-233CF41B-E724-4A1C-BE13-AD249E654DB7-low.gif效率与输出电流间的关系 VOUT = 5V，fsw = 500kHz
