5.7 典型特性

除非另有说明，否则以下条件适用：VIN = 12V，fSW = 500kHz，L = 5.6µH，COUT = 47µF x 2，TA = 25°C。

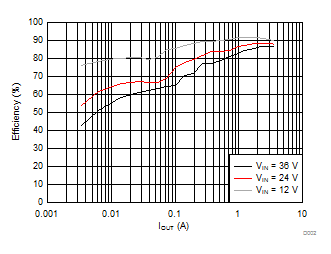

LMR14030 效率与负载电流间的关系
VOUT = 5V fSW = 500kHz
图 5-1 效率与负载电流间的关系

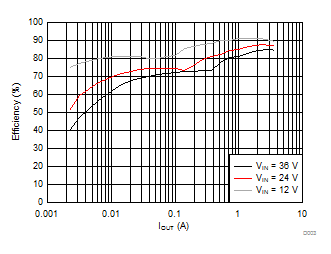

LMR14030 效率与负载电流间的关系
VOUT = 3.3V fSW = 1MHz
图 5-3 效率与负载电流间的关系
LMR14030 负载调整率
VOUT = 5V fSW = 500kHz
图 5-5 负载调整率

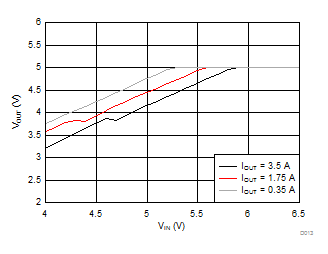

LMR14030 压降曲线
VOUT = 5V fSW = 500kHz
图 5-7 压降曲线
LMR14030 压降曲线
VOUT = 5V fSW = 2.2MHz
图 5-9 压降曲线
LMR14030 关断电流和静态电流图 5-11 关断电流和静态电流
LMR14030 效率与负载电流间的关系
VOUT = 5V fSW = 1MHz
图 5-2 效率与负载电流间的关系

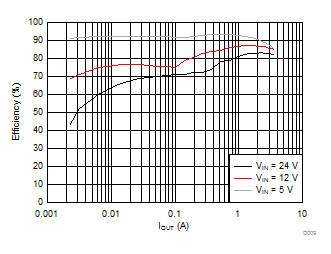

LMR14030 效率与负载电流间的关系
VOUT = 3.3V fSW = 2.2MHz
图 5-4 效率与负载电流间的关系

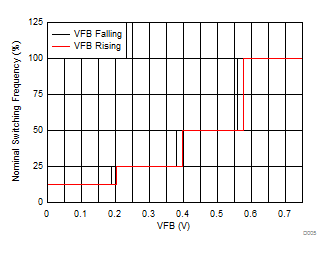

LMR14030 频率与 VFB 间的关系
VOUT = 5V fSW = 500kHz
图 5-6 频率与 VFB 间的关系
LMR14030 压降曲线
VOUT = 5V fSW = 1MHz
图 5-8 压降曲线
LMR14030 压降曲线
VOUT = 3.3V fSW = 2.2MHz
图 5-10 压降曲线

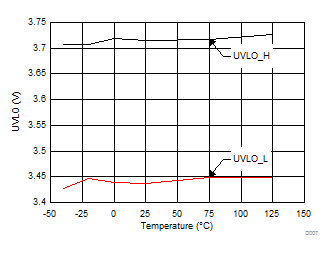

LMR14030 UVLO Threshold
IOUT = 0A
图 5-12 UVLO Threshold
