3 说明

LMG3616 是一款 650V 270mΩ GaN 功率 FET，适用于开关模式电源应用。LMG3616 通过在 8mm × 5.3mm QFN 封装中集成功率 FET 和栅极驱动器，简化了设计并减少了元件数量.

可编程导通压摆率可提供 EMI 和振铃控制。

LMG3616 具有低静态电流和快速启动时间，支持转换器轻负载效率要求和突发模式运行。保护特性包括欠压锁定 (UVLO)和过热保护。过热保护通过开漏 FLT 引脚报告。

封装信息
器件型号 封装(1) 封装尺寸(2)
LMG3616 REQ（VQFN，38） 8mm x 5.3mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

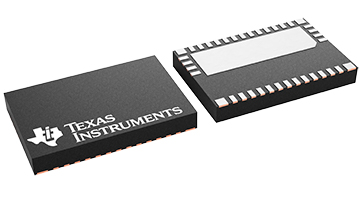

38 引脚 VQFN
