8.5.2 布局示例

LM50-Q1 PCB 布局图 8-8 PCB 布局

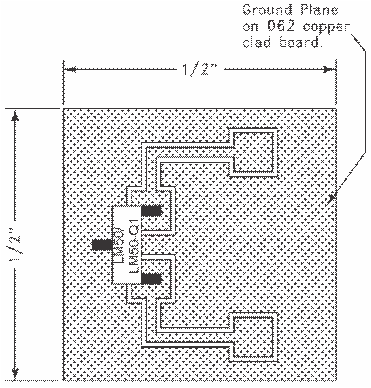

LM50-Q1 用于散热器生成热响应曲线的印刷电路板（旧芯片）
带有 2 盎司箔片或类似材料的 1/2 英寸方形印刷电路板。
图 8-9 用于散热器生成热响应曲线的印刷电路板（旧芯片）
LM50-Q1 用于生成热响应曲线的印刷电路板（新芯片和旧芯片的新测试设置）图 8-10 用于生成热响应曲线的印刷电路板（新芯片和旧芯片的新测试设置）
