电荷泵电压逆变器

LM27762 的主要应用是产生稳压负电源电压。电压逆变器电路仅使用三个外部电容器,而 LDO 稳压器电路还需使用一个额外的输出电容器。

LM27761 的电压逆变器部分包含四个大型 CMOS 开关,这些开关按顺序切换,从而实现输入电源电压的逆变。能量的传输与储存则由外部电容器完成。图 7-2 显示电压开关 S2 和 S4 都是断开的。在第二个时间间隔内,S1 和 S3 处于断开状态;同时 S2 和 S4 处于闭合状态,C1 为 CCP 充电。经过多个周期后,CCP 上的电压会被泵送至 VIN。由于 CCP 的阳极接地,因此当没有负载电流时,CCP 阴极的输出等于 –(VIN)。添加负载后,输出压降由寄生电阻(MOSFET 开关的 RDSON 和电容器的等效串联电阻 (ESR))和电容器之间的电荷传输损耗决定。

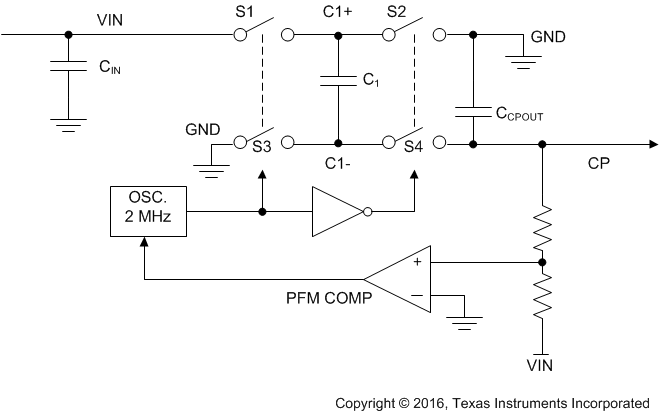

LM27762 电压逆变原理图 7-2 电压逆变原理

此电路的输出特性可通过与电阻串联的理想电压源来近似计算。电压源等于 –(VIN)。输出电阻 ROUT 是内部 MOSFET 开关的导通电阻、振荡器频率、电容以及 C1 和 CCP 的 ESR 的函数。由于对 C1 进行充电和放电的开关电流大约是输出电流的两倍,泵电容器 C1 的 ESR 在输出电阻中的影响被放大了四倍。电荷泵输出电容器 CCP 以大约等于输出电流的电流进行充电和放电;因此,ESR 在输出电阻中只计算一次。电荷泵 ROUT 的一个良好近似如 方程式 2 所示:

方程式 2. ROUT = (2 × RSW) + [1 / (ƒSW × C1)] + (4 × ESRC1) + ESRCCP

其中

  • RSW 是内部 MOSFET 开关导通电阻的总和,如 图 7-2 所示。

使用高电容、低 ESR 的陶瓷电容器能够降低输出电阻。
