3 说明

LM21215A 是一款同步降压直流/直流转换器，可在输出电压低至 0.6V 时提供高达 15A 的输出电流。LM21215A 在 2.95V 至 5.5V 的输入电压范围内以超高效率工作，适合各种低电压系统。该电压模式控制环路具有高增益带宽误差放大器，可提供高噪声抗扰度、低占空比能力，并且可通过任何类型的输出电容器轻松进行稳定工作补偿，从而提供最大的灵活度和易用性。

LM21215A 具有 内部过压保护 (OVP) 和逐周期过流保护 (OCP)，可提高系统可靠性。精密使能引脚和集成 UVLO 支持对器件的打开进行严格的控制和定序。启动浪涌电流受内部固定或外部可调的软启动电路限制。集成开漏 PGOOD 指示器可提供故障报告和电源定序。

其他 功能 包括辅助电压轨跟踪、单调启动至预偏置负载和将开关频率同步至 300kHz 和 1.5MHz 范围内的外部时钟信号，适用于拍频敏感型和多稳压器 应用。LM21215A 采用热增强型 20 引脚 HTSSOP 封装，该封装的外露焊盘焊接至 PCB 以获得极低的结至板热阻。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LM21215A HTSSOP (20) 6.50mm × 4.40mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

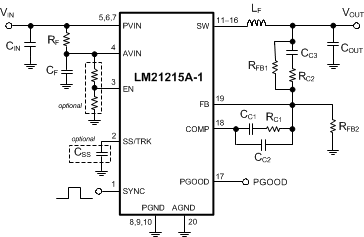

典型应用电路

LM21215A front_page_schematic_nosb87.gif
