7.12.6 LVDS 接口配置

支持的 IWR6843AOP LVDS 信道配置为两个数据信道 (LVDS_TXP/M)、一个位时钟信道 (LVDS_CLKP/M) 和一个帧时钟信道 (LVDS_FRCLKP/M)。LVDS 接口用于调试。LVDS 接口支持以下数据速率：

  • 900Mbps（450MHz DDR 时钟）
  • 600Mbps（300MHz DDR 时钟）
  • 450Mbps（225MHz DDR 时钟）
  • 400Mbps（200MHz DDR 时钟）
  • 300Mbps（150MHz DDR 时钟）
  • 225Mbps（112.5MHz DDR 时钟）
  • 150Mbps（75MHz DDR 时钟）

请注意，位时钟采用 DDR 格式，因此时钟中的切换次数相当于数据。

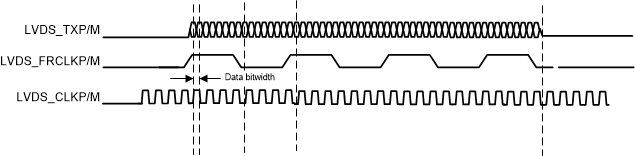

IWR6843AOP LVDS 接口通道配置和相关时序图 7-14 LVDS 接口通道配置和相关时序
