5 引脚配置和功能

ISO7720 ISO7721 ISO7720 DW 封装16 引脚 SOIC顶视图图 5-1 ISO7720 DW 封装16 引脚 SOIC顶视图

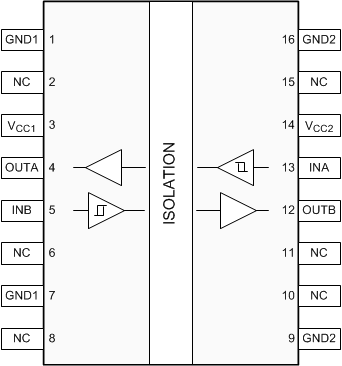

ISO7720 ISO7721 ISO7721 DW 封装16 引脚 SOIC顶视图图 5-2 ISO7721 DW 封装16 引脚 SOIC顶视图

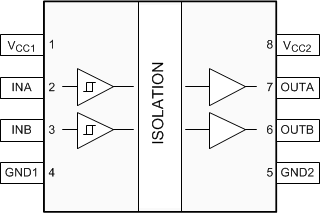

ISO7720 ISO7721 ISO7720 D 和 DWV 封装8 引脚 SOIC顶视图图 5-3 ISO7720 D 和 DWV 封装8 引脚 SOIC顶视图

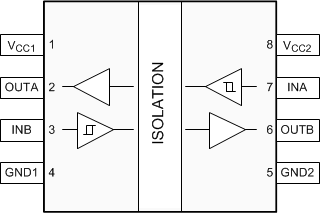

ISO7720 ISO7721 ISO7721 D 和 DWV 封装8 引脚 SOIC顶视图图 5-4 ISO7721 D 和 DWV 封装8 引脚 SOIC顶视图
表 5-1 引脚功能
引脚 I/O(1) 说明
名称 DW 封装 D、DWV 封装
ISO7720 ISO7721 ISO7720 ISO7721
GND1 1、7 1、7 4 4 — VCC1 的接地连接
GND2 9 9 5 5 — VCC2 的接地连接
16 16
INA 4 13 2 7 I 输入，通道 A
INB 5 5 3 3 I 输入，通道 B
NC 2、6、8、10、11、15 2、6、8、10、11、15 — — — 未连接
OUTA 13 4 7 2 O 输出，通道 A
OUTB 12 12 6 6 O 输出，通道 B
VCC1 3 3 1 1 — 电源，VCC1
VCC2 14 14 8 8 — 电源，VCC2
(1) I = 输入，O = 输出
