封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • D|8
  • DWV|8
  • DW|16
散热焊盘机械数据 (封装 | 引脚)
订购信息

参数测量信息

ISO7720 ISO7721 开关特性测试电路和电压波形
输入脉冲由具有以下特性的发生器提供:PRR ≤ 50 kHz,50% 占空比,tr ≤ 3 ns,tf ≤ 3 ns,ZO = 50Ω。输入端需要 50Ω 电阻器来端接输入发生器信号。实际应用中则不需要。
CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 7-1 开关特性测试电路和电压波形
ISO7720 ISO7721 默认输出延时时间测试电路和电压波形
CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
电源电压斜升速率 = 10mV/ns
图 7-2 默认输出延时时间测试电路和电压波形

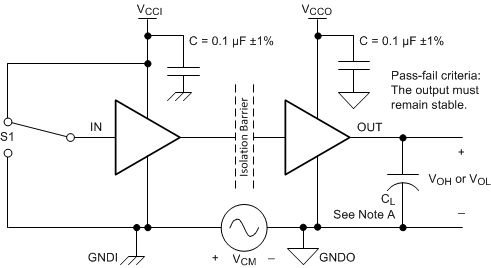

ISO7720 ISO7721 共模瞬态抗扰度测试电路
CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 7-3 共模瞬态抗扰度测试电路
