5 参数测量信息

ISO7231C-Q1 开关特性测试电路和电压波形
A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范围内的仪表和设备电容。
图 5-1 开关特性测试电路和电压波形

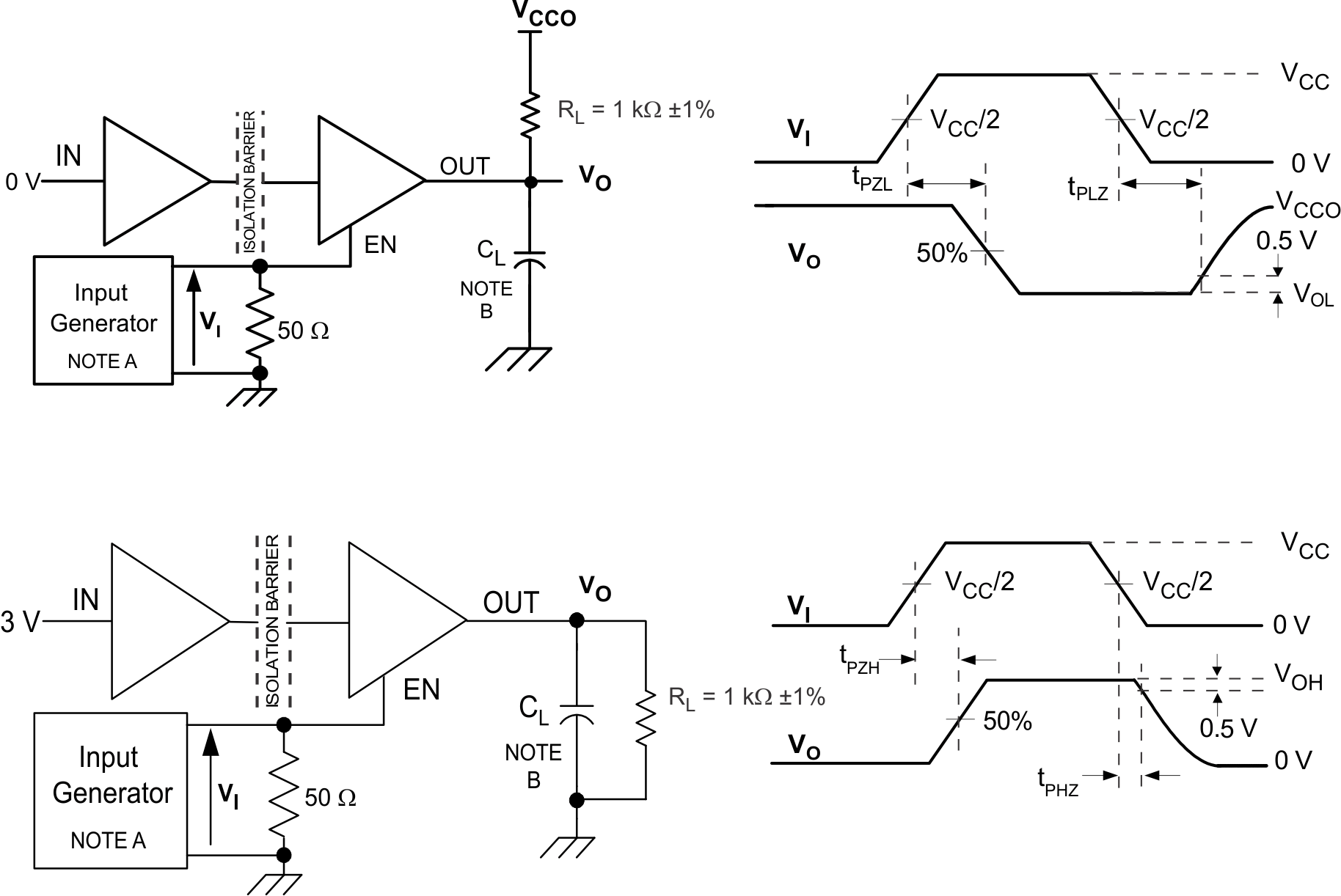

ISO7231C-Q1 启用/禁用传播延时时间测试电路和波形
A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范围内的仪表和设备电容。
图 5-2 启用/禁用传播延时时间测试电路和波形
ISO7231C-Q1 失效防护延迟时间测试电路和电压波形
A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范围内的仪表和设备电容。
图 5-3 失效防护延迟时间测试电路和电压波形

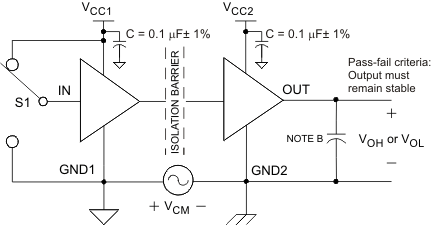

ISO7231C-Q1 共模瞬态抗扰度测试电路和电压波形
A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范围内的仪表和设备电容。
图 5-4 共模瞬态抗扰度测试电路和电压波形

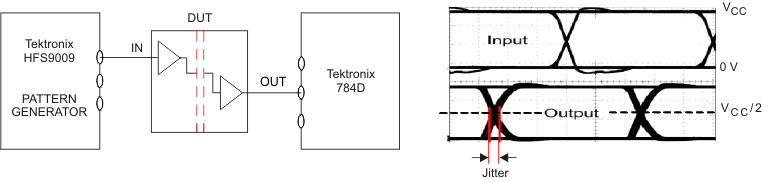

ISO7231C-Q1 峰值间眼图抖动测试电路和电压波形
PRBS 位图形运行长度为 216 - 1。转换时间为 800ps。NRZ 数据输入不超过五个连续的 1 或 0。
图 5-5 峰值间眼图抖动测试电路和电压波形
