4.17 典型特性

ISO7231C-Q1 ISO7230 C/M RMS 电源电流与信令速率间的关系图 4-1 ISO7230 C/M RMS 电源电流与信令速率间的关系
ISO7231C-Q1 传播延迟与自然通风条件下的温度间的关系图 4-3 传播延迟与自然通风条件下的温度间的关系
ISO7231C-Q1 VCC1 失效保护阈值与自然通风条件下的温度间的关系图 4-5 VCC1 失效保护阈值与自然通风条件下的温度间的关系
ISO7231C-Q1 低电平输出电流与低电平输出电压间的关系图 4-7 低电平输出电流与低电平输出电压间的关系

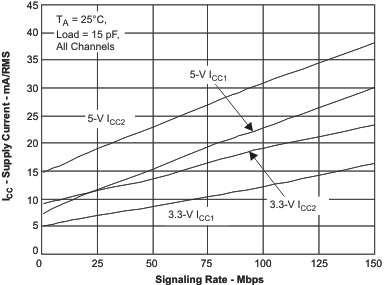

ISO7231C-Q1 ISO7231 C/M RMS 电源电流与信令速率间的关系图 4-2 ISO7231 C/M RMS 电源电流与信令速率间的关系
ISO7231C-Q1 输入阈值电压与自然通风条件下温度间的关系图 4-4 输入阈值电压与自然通风条件下温度间的关系
ISO7231C-Q1 高电平输出电流与高电平输出电压间的关系图 4-6 高电平输出电流与高电平输出电压间的关系
