3 说明

ISO1042 器件是一款符合 ISO11898-2 (2016) 标准规格的电隔离控制器局域网 (CAN) 收发器。ISO1042 器件提供 ±70V 直流总线故障保护功能和 ±30V 共模电压范围。该器件在 CAN FD 模式下最高支持 5Mbps 数据速率，与经典 CAN 相比可实现更为快速的载荷传输。该器件采用二氧化硅 (SiO2) 绝缘隔栅，可承受 5000VRMS 的电压和 1060VRMS 的工作电压。电磁兼容性得到了显著增强，可实现系统级 ESD、EFT 和浪涌并符合辐射标准。与隔离式电源一起使用，此器件可抵御高电压冲击，并防止总线的噪声电流进入本地接地。ISO1042 器件可用于基础型和增强型隔离（请参阅 增强型和基础型隔离选项）。ISO1042 器件支持 –40°C 至 +125°C 的宽环境温度范围。该器件可采用 SOIC-16 (DW) 和更为小巧的 SOIC-8 (DWV) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ISO1042 SOIC (8) 5.85mm × 7.50mm
SOIC (16) 10.30mm x 7.50mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

增强型和基础型隔离选项

特性 ISO1042x ISO1042Bx
保护级别 加强版 基础版
浪涌测试电压 10000VPK 6000VPK
隔离额定值 5000VRMS 5000VRMS
工作电压 1060VRMS/1500VPK 1060VRMS/1500VPK

703A I2C

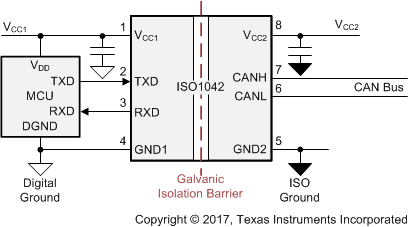

ISO1042 iso1042-typical-application-schematic.gif
