7.6 典型特性

TA = 25°C 时，VS = (V+) – (V–) = 5.5V，VIN = (VIN+) – (VIN–) = 0V，RL = 10kΩ，CL = 10pF，VREF = VS/2，VCM = [(VIN+) + (VIN–)]/2 = VS/2，VOUT = VS/2 且 G = 10（除非另有说明）

G = 10、20、30、50 N = 140 μ = 18μV σ = 0.185mV
图 7-1 输入参考失调电压的典型分布
TA = 25°C N = 72 μ = 0.40pA σ = 0.15pA
图 7-3 输入偏置电流的典型分布
TA = 85°C N = 72 μ = 22pA σ = 0.95pA
图 7-5 输入偏置电流的典型分布
G = 10 N = 36 μ = 2.50μV/V σ = 8.92μV/V
图 7-7 CMRR 的典型分布
G = 30 N = 34 μ = –1.05μV/V σ = 6.85μV/V
图 7-9 CMRR 的典型分布
G = 10、20、30、50

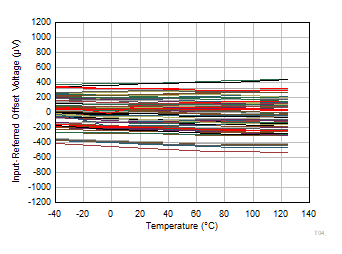

图 7-11 输入参考失调电压与温度间的关系
图 7-13 输入失调电流与温度间的关系
图 7-15 关断静态电流与温度间的关系
图 7-17 增益误差与温度间的关系
V+ = 2.75V 和 V– = –2.75V
图 7-19 输入参考失调电压与输入共模电压间的关系
V+ = 2.75V 和 V– = –2.75V
图 7-21 输入偏置电流与输入共模电压间的关系
V+ = 2.75V 和 V– = –2.75V
图 7-23 静态电流与输入共模电压间的关系
图 7-25 静态电流与电源电压间的关系
图 7-27 输出电压与输出电流（灌电流）间的关系
图 7-29 CMRR（以输入为参考）与频率间的关系

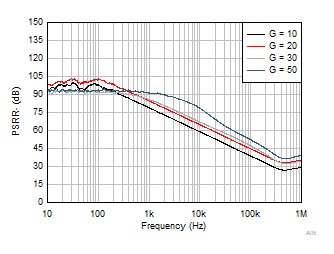

图 7-31 PSRR–（以输入为参考）与频率间的关系
图 7-33 0.1Hz 至 10Hz 时域电压噪声


图 7-35 最大输出电压与频率间的关系
VS = 5.5V BW = 80kHz VCM = 2.75 V
RL = 100kΩ VOUT = 1 VRMS
图 7-37 THD + N 与频率间的关系
VS = 5.5V G = 10 VOUT = 100 mVPP
图 7-39 小信号过冲与容性负载间的关系
V+ = 2.75V V– = –2.75V G = 10 VOUT = 4 VPP
图 7-41 大信号阶跃响应
V+ = 2.75V V– = –2.75V G = 10 VOUT = 4 VPP
图 7-43 大信号稳定时间（上升沿）
V+ = 2.75V V– = –2.75V G = 10 VOUT = 0.1 VPP
图 7-45 小信号阶跃响应
V+ = 2.75V V– = –2.75V G = 10 VIN = 1 VPP
图 7-47 过载恢复（上升沿）
V+ = 2.75V V– = –2.75V G = 10 VIN = 0.6 VPP
图 7-49 无相位反转
V+ = +2.75 V V– = –2.75V G = 10
图 7-51 禁用响应
VS = 5.5V G = 10、20、30、50 VREF = VS/2
图 7-53 输入共模电压与输出电压间的关系（高 CMRR 区域）
VS = 5.5V G = 10、20、30、50 VREF = 0V
图 7-55 输入共模电压与输出电压间的关系（高 CMRR 区域）
VS = 5.5V G = 10、20、30、50 VREF = VS/2
图 7-57 输入共模电压与输出电压间的关系
VS = 5.5V G = 10、20、30、50 VREF = 0V
图 7-59 输入共模电压与输出电压间的关系
G = 10、20、30、50 N = 140 μ = 0.37μV/°C σ = 0.23μV/°C
图 7-2 输入参考温漂的典型分布
TA = 25°C N = 36 μ = –0.03pA σ = 0.23pA
图 7-4 输入失调电流的典型分布
TA = 85°C N = 36 μ = –1pA σ = 1pA
图 7-6 输入失调电流的典型分布
G = 20 N = 36 μ = 2.33μV/V σ = 8.45μV/V
图 7-8 CMRR 的典型分布
G = 50 N = 34 μ = –1.43μV/V σ = 6.62μV/V
图 7-10 CMRR 的典型分布
图 7-12 输入偏置电流与温度间的关系
图 7-14 静态电流与温度间的关系
图 7-16 短路电流与温度间的关系

图 7-18 CMRR 与温度间的关系
V+ = 1.65V 和 V– = –1.65V
图 7-20 输入参考失调电压与输入共模电压间的关系
V+ = 2.75V 和 V– = –2.75V
图 7-22 输入失调电流与输入共模电压间的关系
G = 10

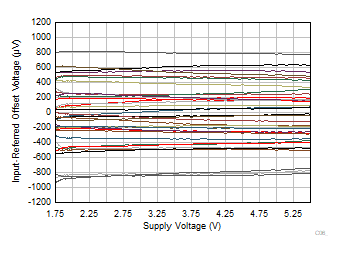

图 7-24 输入参考失调电压与电源电压间的关系
图 7-26 输出电压与输出电流（拉电流）间的关系
图 7-28 闭环增益与频率间的关系
图 7-30 PSRR+（以输入为参考）与频率间的关系
图 7-32 输入参考电压噪声频谱密度
图 7-34 闭环输出阻抗与频率间的关系
VS = 5.5V BW = 80kHz VCM = 2.75 V
RL = 10kΩ VOUT = 0.5VRMS
图 7-36 THD + N 与频率间的关系


图 7-38 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
VS = 5.5V G = 20 VOUT = 100 mVPP
图 7-40 小信号过冲与容性负载间的关系
V+ = 2.75V V– = –2.75V G = 10 VOUT = 4 VPP
图 7-42 大信号稳定时间（下降沿）
V+ = 2.75V V– = –2.75V G = 50 VOUT = 4 VPP
图 7-44 大信号阶跃响应
V+ = 2.75V V– = –2.75V G = 50 VOUT = 0.1 VPP
图 7-46 小信号阶跃响应
V+ = 2.75V V– = –2.75V G = 10 VIN = 1 VPP
图 7-48 过载恢复（下降沿）
V+ = +2.75 V V– = –2.75V G = 10
图 7-50 使能响应
VS = 3.3V G = 10、20、30、50 VREF = VS/2
图 7-52 输入共模电压与输出电压间的关系（高 CMRR 区域）
VS = 3.3V G = 10、20、30、50 VREF = 0V
图 7-54 输入共模电压与输出电压间的关系（高 CMRR 区域）
VS = 3.3V G = 10、20、30、50 VREF = VS/2
图 7-56 输入共模电压与输出电压间的关系
VS = 3.3V G = 10、20、30、50 VREF = 0V
图 7-58 输入共模电压与输出电压间的关系
