8.3.3 EMI 抑制

INA350 采用集成电磁干扰 (EMI) 滤波以减少无线通信设备、混合使用模拟信号链和数字元件的高密度电路板等干扰源产生的 EMI 效应。通过电路设计技术可改进 EMI 抗扰度；INA350 受益于这些设计改进措施。德州仪器 (TI) 已经开发出在 10MHz 至 6GHz 宽频谱范围内准确测量和量化运算放大器抗扰度的功能。图 8-62 显示了在 INA350 上执行此测试的结果。表 8-2 提供了 INA350 在实际应用中通常会遇到的特定频率下的 EMIRR IN+ 值。运算放大器的 EMI 抑制比应用报告包含了与运算放大器相关的 EMIRR 性能主题，该报告可在 www.ti.com 上下载。

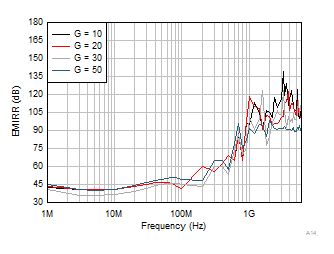

图 8-3 EMIRR 测试
表 8-2 INA350 在目标频率下的 EMIRR IN+
频率 应用或分配 EMIRR IN+
400MHz 移动无线广播、移动卫星、太空操作、气象、雷达、超高频 (UHF) 应用 60dB
900MHz 全球移动通信系统 (GSM) 应用、无线电通信、导航、GPS（最高可达 1.6GHz）、GSM、航空移动通信及 UHF 应用 92dB
1.8GHz GSM 应用、个人移动通信、宽带、卫星和 L 波段（1GHz 至 2GHz） 90dB
2.4GHz 802.11b、802.11g、802.11n、蓝牙®、个人移动通信、工业、科学和医疗 (ISM) 无线频段、业余无线电通信和卫星、S 波段（2GHz 至 4GHz） 95dB
3.6GHz 无线电定位、航空通信和导航、卫星、移动通信、S 波段 108dB
5GHz 802.11a、802.11n、航空通信和导航、移动通信、太空和卫星操作、C 波段（4GHz 至 8GHz） 105dB
