ZHCSNY8 March 2023 INA310A , INA310B
PRODUCTION DATA
at TA = 25°C, VS = 5 V, VSENSE = VIN+ – VIN– = 0.5 V / Gain, VCM = VIN– = 48 V, and RPULLUP= 5.1 kΩ (unless otherwise noted).

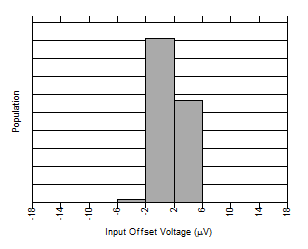

Figure 6-1 INA310A1 Input Offset Production Distribution
Figure 6-3 INA310A3 Input Offset Production Distribution
Figure 6-5 INA310A5 Input Offset Production Distribution

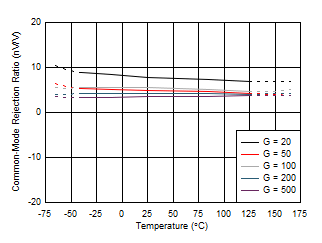

Figure 6-7 Common-Mode
Rejection Ratio vs Temperature
Figure 6-9 Gain vs
Frequency
Figure 6-11 Power-Supply
Rejection Ratio vs Temperature
| VSENSE = 0 V |

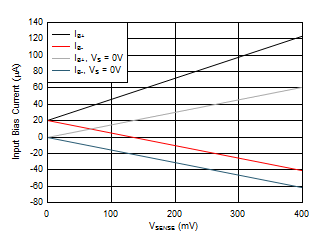

Figure 6-15 INA310x1 Input Bias Current vs VSENSE

| VS = 5 V |

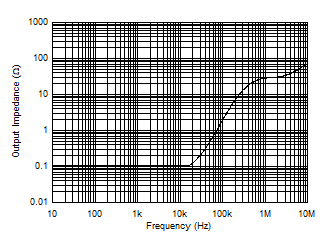

Figure 6-21 Output
Impedance vs Frequency
Figure 6-23 Swing to GND vs
Temperature
Figure 6-25 Input Referred
Noise

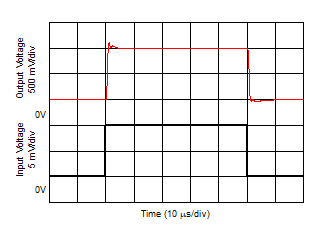

Figure 6-31 INA310x3 Step Response
Figure 6-2 INA310A2 Input Offset Production Distribution
Figure 6-4 INA310A4 Input Offset Production Distribution
Figure 6-6 Input Offset
Voltage vs Temperature
Figure 6-8 Common-Mode
Rejection Ratio vs Frequency
Figure 6-10 INA310A Gain Error vs Temperature
Figure 6-12 Power-Supply
Rejection Ratio vs Frequency
Figure 6-16 INA310x2, INA310x3 Input Bias Current vs VSENSE
| VS = 2.7 V |

| VS = 20 V |

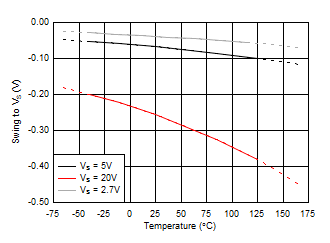

Figure 6-22 Swing to Supply
vs Temperature
Figure 6-24 Input Referred
Noise vs Frequency

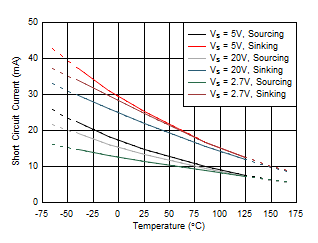

Figure 6-26 Short-Circuit
Current vs Temperature
Figure 6-32 Start-Up
Response
