说明

INA281-Q1 是一款高精度电流感应放大器,,在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压,从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。INA281-Q1 凭借 1.3MHz 的高带宽和 65dB(50kHz 时)的交流 CMRR,不仅适用于直流电流测量,还适用于高速应用(例如,快速过流保护)。

INA281-Q1 由 2.7V 至 20V 的单电源供电,电源电流为 1.5mA。INA281-Q1 提供五个增益选项:20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。

INA281-Q1 的额定工作温度范围为 -40 °C 至 +125 °C,并且采用节省空间且配备两种引脚型号的 SOT-23 封装。

器件信息(1)
器件型号封装封装尺寸(标称值)
INA281-Q1SOT-23 (5)2.90mm × 1.60mm
如需了解所有可用封装,请参阅数据表末尾的封装选项附录。

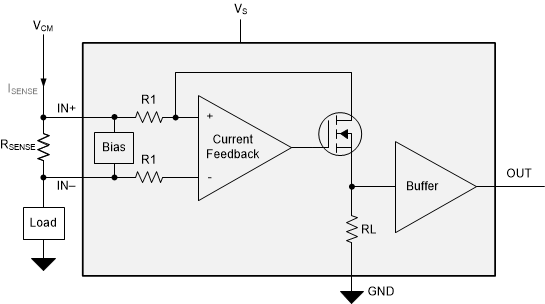

GUID-E0949268-D7C0-4DEC-BA6C-B017FEE73CFF-low.gif功能方框图
