典型特性

除非另有说明,否则所有规格的适用条件为:TA = 25°C,VS = 5V,VSENSE = VIN+ – VIN– = 0.5V/增益,VCM = VIN– = 48V。

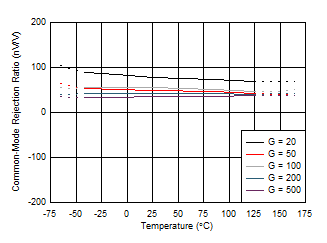

GUID-732E636E-AB44-4659-BBD7-5BDFF5A062A0-low.gif图 7-1 共模抑制比与温度间的关系

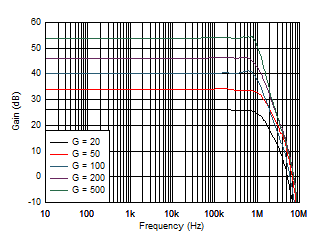

GUID-F7751B22-AF81-4F84-A5E0-7D10076E2911-low.gif图 7-3 增益与频率的关系
VSENSE = 0V
图 7-5 输入偏置电流与共模电压间的关系

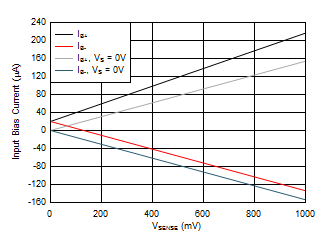

GUID-F24E8883-4781-4DFC-9022-D39D9F2E0E59-low.gif图 7-7 输入偏置电流与 VSENSE 间的关系,A1 器件

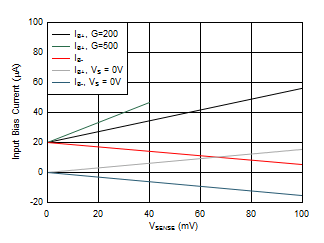

图 7-9 输入偏置电流与 VSENSE 间的关系,A4 和 A5 器件
VS = 5V

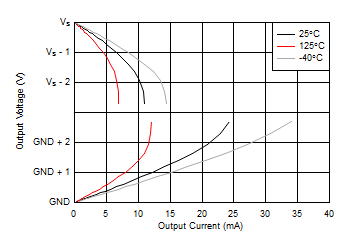

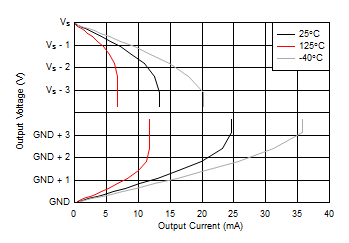

图 7-11 输出电压与输出电流间的关系
GUID-D7AAB405-0429-4AEF-A1FA-0E85C97DAC4C-low.gif图 7-13 输出阻抗与频率间的关系

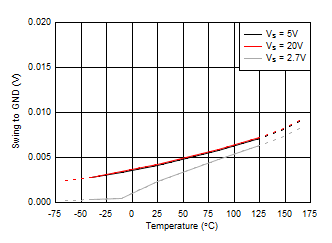

GUID-4A6DF698-C1DC-44F4-BD17-696A1101BA71-low.gif图 7-15 相对于 GND 的摆幅与温度间的关系

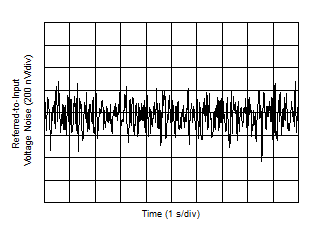

GUID-BE99E5A5-9865-4AA5-876B-2E6057983D49-low.gif图 7-17 输入参考噪声

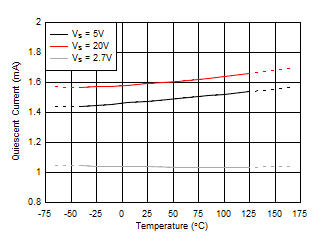

GUID-1158DB81-079F-4B23-899E-CBCD3861470F-low.gif图 7-19 静态电流与温度间的关系

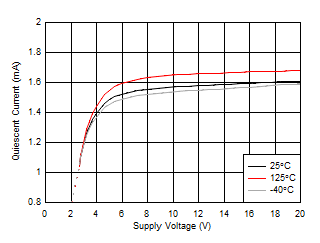

GUID-4CAA5AF3-D443-45CE-B686-0C36398B31E1-low.gif图 7-21 静态电流与电源电压间的关系
GUID-64AB537F-1C2B-46EE-8AE9-43D7D28107CC-low.gif图 7-23 共模电压快速瞬态脉冲
GUID-63D24187-1DEB-48C6-A023-1B202A22C132-low.gif图 7-25 启动响应
GUID-97D5B13C-307F-4152-BBB9-7A9A5D60E61F-low.gif图 7-2 共模抑制比与频率间的关系
GUID-C1528049-473A-496D-816B-CBA250497E65-low.gif图 7-4 增益误差与温度间的关系



图 7-6 输入偏置电流与温度间的关系

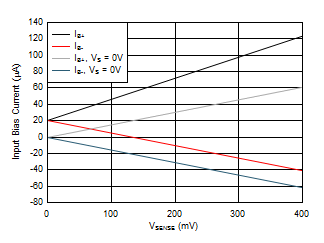

GUID-AF15EE35-76C7-474F-9DBA-8BD7D5DBE2B4-low.gif图 7-8 输入偏置电流与 VSENSE 间的关系,A2 和 A3 器件
VS = 2.7V
图 7-10 输出电压与输出电流间的关系
VS = 20V
图 7-12 输出电压与输出电流间的关系
GUID-387A33C4-762C-4CF6-8542-8D515DF55F13-low.gif图 7-14 电源摆幅与温度间的关系
GUID-8277614C-2CA1-49F3-AE76-97758C797DEB-low.gif图 7-16 输入参考噪声与频率间的关系
GUID-188500D6-FB85-4CB1-BF65-FDBF509A87BA-low.gif图 7-18 静态电流与输出电压间的关系
GUID-C952EF55-D68B-4C65-ADCC-9A9B05497EDF-low.gif图 7-20 短路电流与温度间的关系
GUID-D63402E8-CD02-49C9-8779-9F89AEABD5CC-low.gif图 7-22 静态电流与共模电压间的关系
GUID-B23683F3-4518-4B4D-AA22-D50FD78C7E21-low.gif图 7-24 INA281x3 阶跃响应
GUID-05ECDC37-84CC-4D39-82CF-F388C55DA93F-low.gif图 7-26 电源瞬态响应
