输入信号带宽

INA281-Q1 –3dB 带宽取决于增益,提供多种增益方案,包括 20V/V、50V/V、100V/V、200V/V 和 500V/V。独特的多级设计使放大器能够在所有增益下实现高带宽。高带宽可实现快速检测和处理过流事件所需的吞吐量和快速响应。

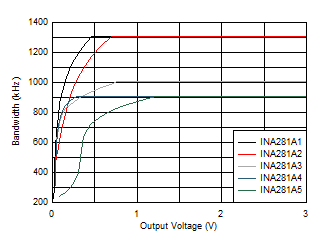

器件的带宽还取决于施加的 VSENSE 电压。图 8-1 显示了器件在每个增益型号的输出电压增加时,随频率变化的带宽性能曲线。如图 8-1 所示,器件在 VSENSE 电压较高时带宽较高,采用的增益越低,则带宽越高。个别要求决定了高频电流检测应用的可接受误差限值。需要在最终应用或电路中进行测试和评估,确定验收标准并验证性能水平是否符合系统规范。

GUID-2EC809A4-25A2-475D-8829-AD82791D2E23-low.gif图 8-1 带宽与输出电压关系图
