加热器:配置加热器电流大小

HDC302x 加热器架构由 14 个并联电阻器组成,可支持多种不同的功率级别。此电阻器数组旨在根据环境温度和电源电压配置适当的加热器电流,以进行偏移误差校正或冷凝预防/消除。加热器数组用 HEATER_CONFIG[15:0] 表示,其定义如下:

HEATER_CONFIG[15:0] = 0b00H13H12H11H10H9H8H7H6H5H4H3H2H1H0,其中每个 HX 位表示 14 个加热器中第 X 个的配置。下表提供了部分加热器配置选项的列表。

表 8-13 HEATER_CONFIG[16:0] 的示例配置
期望的加热器配置 所需的 HEATER_CONFIG[15:0][HEX] CRC
启用加热器全功率 3F FF 06
启用加热器半功率 03 FF 00
启用加热器四分之一功率 00 9F 96

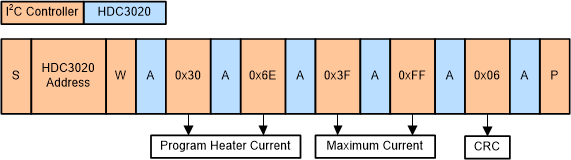

GUID-FCE2612F-5349-42BB-ACE6-E88FF64D48F6-low.gif图 8-37 I2C 命令序列:配置加热器电流全功率
